Descrizione generale

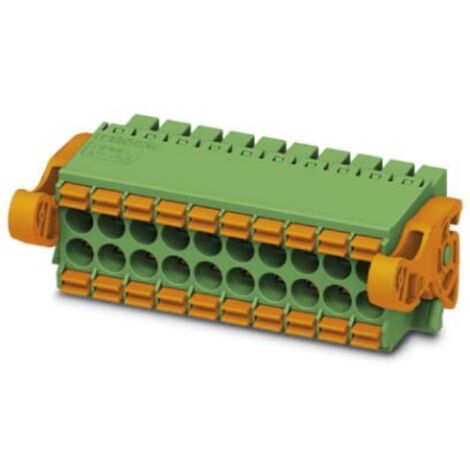

La morsettiera per cavo Phoenix Contact è progettata per un collegamento rapido e sicuro grazie alla tecnologia Push-In. Con un totale di 10 poli e una struttura ottimizzata per spazi ristretti, offre un funzionamento intuitivo e un bloccaggio automatico. È ideale per applicazioni che richiedono un'installazione semplice e veloce, senza l'uso di utensili.Specifiche tecniche
- AWG massimo: 16
- AWG minimo: 24
- Colore: Verde
- Corrente nominale: 8 A
- Dimensioni: larghezza 41.9 mm, lunghezza 27.79 mm, altezza 13.25 mm
- Lunghezza di spellatura (max): 10 mm
- Materiale d'isolamento: PA
- Materiale di contatto: Lega di Cu, stagnata
- Numero di righe: 2
- Passo: 3.5 mm
- Sezione (min): 0.2 mm²
- Sezione (max): 1.5 mm²
- Temperatura (max): +100 °C
- Temperatura (min): -40 °C
- Tensione nominale: 160 V
- Tensione d'urto nominale (III/3): 2,5 kV
- Numero di collegamenti: 20
- Forza di inserimento per polo: circa 3 N
- Forza di trazione per polo: circa 2 N
- Cicli di accoppiamento: 25
- Altezza d'installazione (senza pin saldato): 13,25 mm
- Temperatura ambiente (montaggio): -5 °C a +100 °C
Compatibilità e accessori
- Compatibile con connettori per PCB
Installazione
- Collegamento Push-in senza utensili
- Funzionamento e collegamento conduttore da una direzione
Utilizzo
- Ideale per applicazioni in spazi ristretti
- Funzionamento intuitivo grazie al pulsante di azionamento a colori
- Bloccaggio automatico e rilascio intuitivo
Altre informazioni
- Contenuto: 1 pz.
