Perni universali, vite conica sfxp-10060070 (50)

Taspilli universali

10x60/70 mm 50 pz.

Composto da un manicotto in poliammide e una vite in acciaio zincato con testa conica e innesto PZ-3.

Progettato per il montaggio di elementi di finitura interni leggeri ed elementi di installazione leggeri su tutti i substrati edili.

Parametri chiave

• Modello: sfxp-10060070
• Dimensioni del pin:10,0x60 mm
• Dimensioni della vite:6,0x70 mm
• Confezione: 50 pz.
• Lunghezza massima utilizzabile:10 mm
• Presa: PZ-3
• Materiale del tappo: poliammide (nylon)
• Materiale della vite: acciaio zincato

Il connettore di espansione è costituito da:

• elemento in plastica - manicotto,
• connettore - vite in acciaio.

Prodotto originale della rinomata azienda klimas Wkręt-Met ®

Caratteristiche e vantaggi

1. Testa conica zincata con attacco PZ

La zincatura garantisce un'eccezionale resistenza alla corrosione, mantenendone così la durata, e la testa conica consente un perfetto allineamento con la superficie dell'elemento fissato.

2. Diametro del collare maggiorato

Garantisce una presa salda del manicotto sul terreno: il prodotto è più stabile e meno soggetto a movimenti durante l'uso.

3. "Alette" stabilizzatrici

Questo elemento impedisce al manicotto di ruotare nel terreno durante l'avvitamento, aumentando la precisione di montaggio e riducendo al minimo il rischio di connessioni allentate.

4. "Alette" stabilizzatrici

Consente una stabilizzazione ancora migliore del manicotto, fondamentale nelle applicazioni in cui la durata è una priorità.

5. La forma unica del manicotto

Garantisce la formazione di un "nodo", che aumenta la superficie di pressione negli spazi vuoti. Ciò consente al prodotto di svolgere perfettamente la sua funzione e garantire una connessione solida.

6. Diametro iniziale ridotto del manicotto

Il suo diametro iniziale ridotto è una soluzione innovativa che semplifica notevolmente il processo di installazione nel foro.

Ciò consente di incorporare il prodotto più velocemente e in modo più efficiente.

Substrati

1. Calcestruzzo
2. Mattone ceramico pieno
3. Mattone ceramico forato
4. Mattone silicatico cavo
5. Calcestruzzo aerato
6. Lastra di cartongesso, 2xLastra di cartongesso
7. Pannello in fibrocementoA. Substrati con blocchi cavi (ad es. blocchi ceramici)B. Substrati solidiC. Cartongesso, pannelli OSB

Esempi di applicazioni

1. Installazione di elementi di design su substrati in cartongesso.
2. Installazione di elementi decorativi su substrati in OSB.
3. Installazione di elementi di monitoraggio su pareti in mattoni.
4. Installazione di elementi di finitura per appartamenti su substrati misti.

Questi sono solo esempi di applicazioni.

L'innovativo design del manicotto della ruota garantisce un utilizzo versatile: può essere utilizzato in sicurezza su qualsiasi tipo di substrato.

Specifiche del prodotto

• Diametro del tappo [dk]: Ø 10,0 mm
• Lunghezza del tappo [Lk]: 60 mm
• Diametro della vite [dw]: Ø 6,0 mm
• Lunghezza della vite [Lw]: 70 mm
• Lunghezza utile massima [tfix]: 10 mm
• Incavo: PZ-3
• Numero di pezzi nella confezione: 50
• Materiale del tassello: poliammide (nylon)
• Materiale della vite: acciaio zincato
• Tipo di installazione: pre-installazione
• Substrato: cemento, mattoni pieni, mattoni ceramici forati, calcestruzzo aerato, cartongesso, pannelli di cemento

Certificato:

• Valutazione tecnica nazionale - Edizione ITB-KOT-2021/1847 1

I tasselli che offriamo sono di altissima qualità e possono essere utilizzati in sicurezza nelle costruzioni. Facciamo tutto il possibile per garantire che i prodotti consegnati ai nostri appaltatori siano sicuri e adatti a compiti specifici.

Video del prodotto

https://youtu.be/zeni9EoQpvc?si=q_jdXw3ah9606kXl

(copia il link e incollalo nella finestra del browser)

Metodo di installazione

• Prima dell'installazione, identificare il substrato in cui verrà installato il connettore e confrontare i carichi che il connettore trasferirà con le capacità portanti specificate nella Valutazione Tecnica Nazionale.
• La lunghezza appropriata del connettore (vite + manicotto) deve essere selezionata in base allo spessore degli elementi da fissare.
• Il metodo di foratura è supervisionato (i fori nei substrati in muratura realizzati con elementi forati o calcestruzzo aerato devono essere praticati con un trapano rotativo senza (percussione).
• Il Il diametro dei fori praticati deve corrispondere al diametro degli elementi di fissaggio utilizzati.
• I fori nei substrati solidi devono essere circa 10 mm più profondi della profondità di ancoraggio dell'elemento di fissaggio.
• I fori nei materiali solidi devono essere puliti dai detriti di perforazione utilizzando un movimento di foratura alternato a velocità ridotta.
• Successivamente, un manicotto di plastica viene inserito nel foro e la vite viene avvitata attraverso l'elemento di fissaggio fino a penetrare il manicotto (pre-assemblaggio).

Perni Climas - i più comuni, la scelta dei professionisti

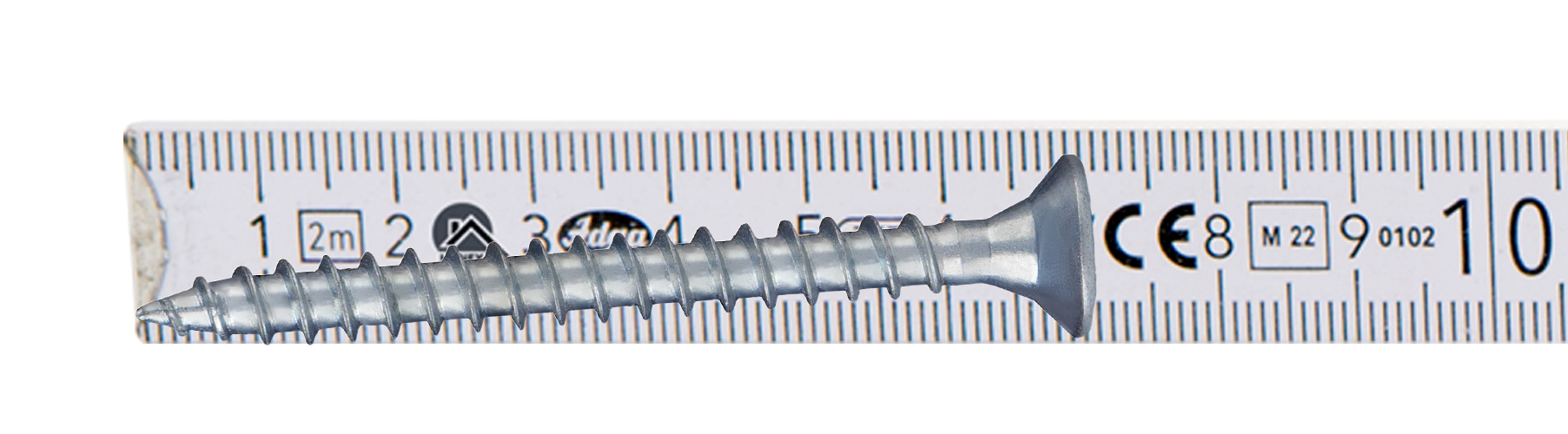

*Il metro a nastro non fa parte dell'asta (viene utilizzato solo per una migliore presentazione delle viti)
