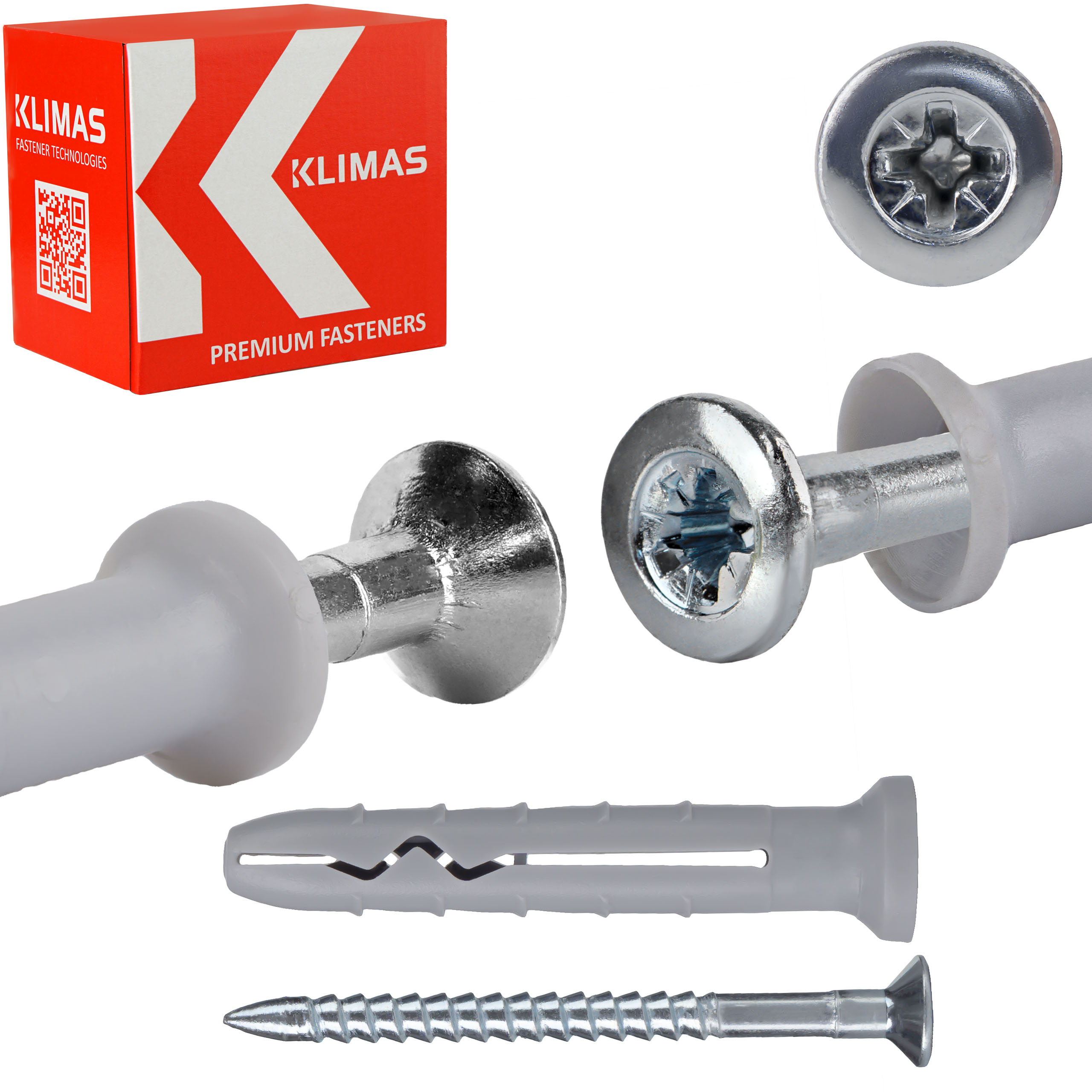

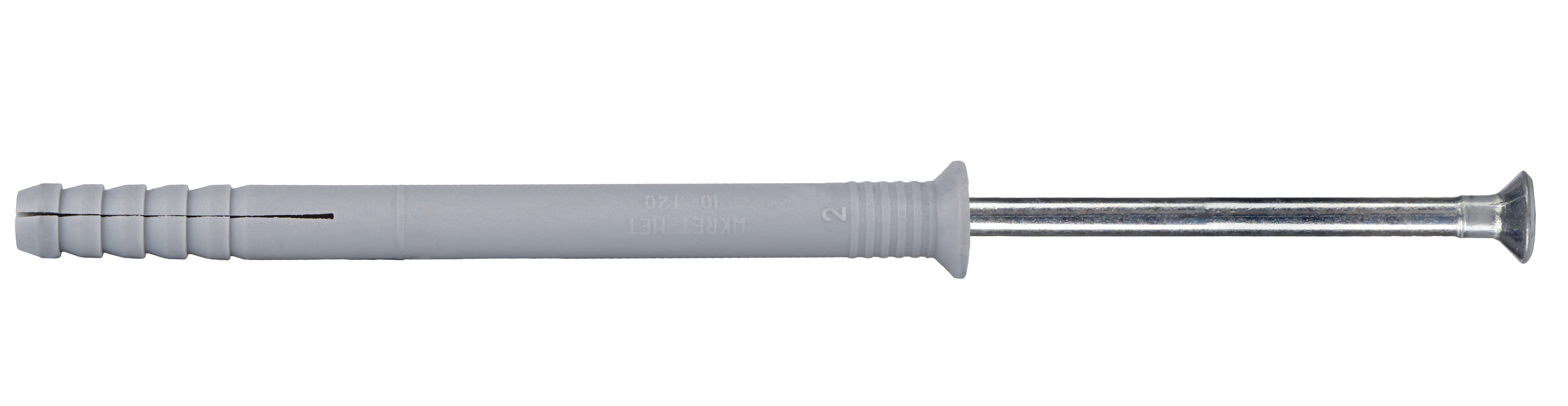

Perni di azionamento SM-10120

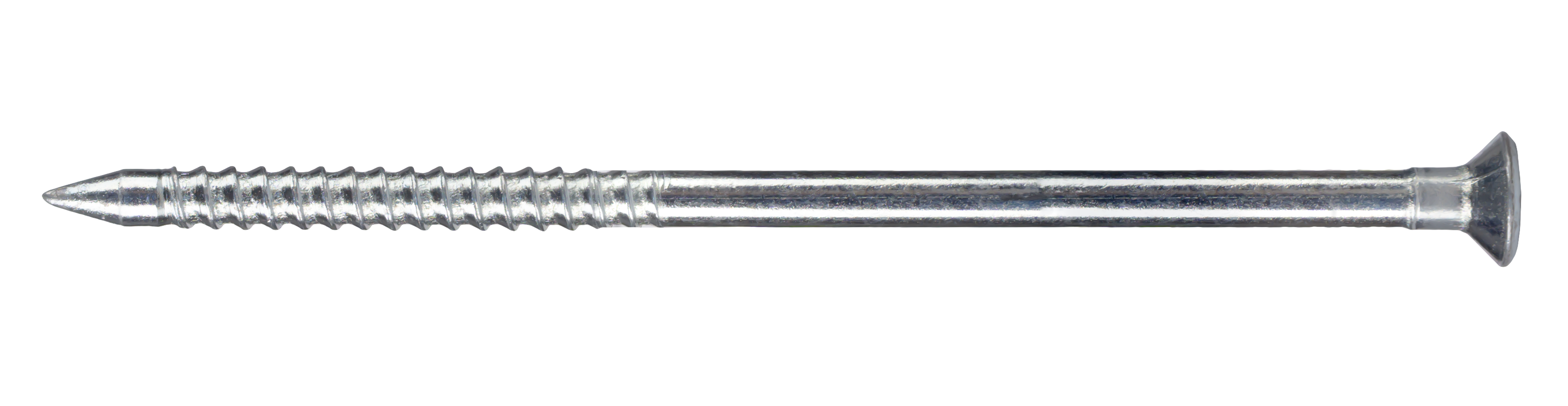

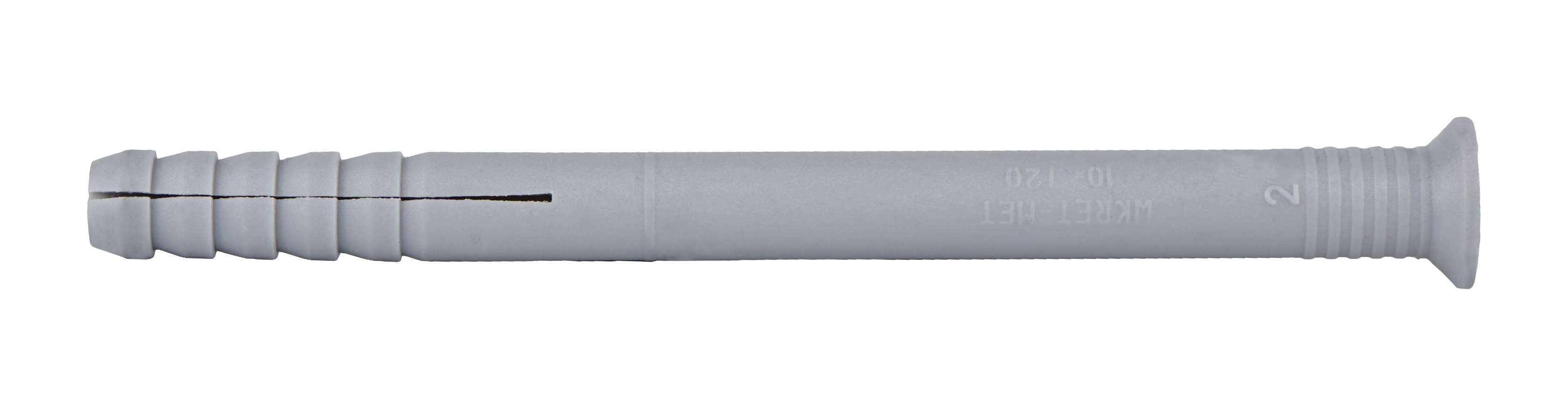

Consiste in un manicotto in polietilene e una vite con testa conica in acciaio zincato.

È destinato al fissaggio multipunto non strutturale di elementi edilizi caricati staticamente.

I parametri più importanti

• Modello: SM-10120
• Dimensioni del tassello: 10,0x120 mm
• Dimensioni della vite:6,9x130 mm
• Lunghezza massima utilizzabile:70 mm
• Confezione: 50 pz.
• Incavo: PZ-3
• Materiale del tappo: polipropilene
• Materiale della vite: acciaio zincato

Prodotto originale della rinomata azienda klimas Wkręt-Met ®

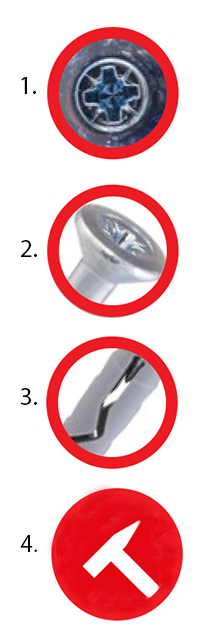

Caratteristiche e vantaggi

1. Diametro della testa aumentato con innesto PZ

Fornisce una pressione significativamente migliore sugli elementi installati.

2. Testa della vite conica

È più massiccia e presenta un ispessimento significativo sotto la sua base.

3. Zona di espansione progettata in modo ottimale

Garantisce una perfetta espansione a contatto con il terreno.

4. Installazione rapida e semplice tramite push-through

Riduce i tempi di installazione.

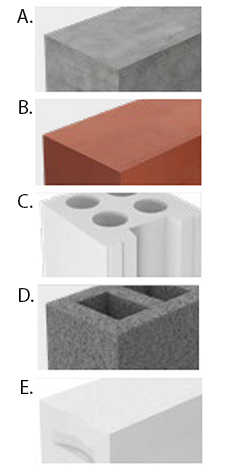

Substrati ed esempi di applicazione

A. Calcestruzzo

B. Mattone ceramico pieno

C. Mattone silicatico cavo

D. Elementi su aggregato leggero

E. Mattone in silicato massiccio

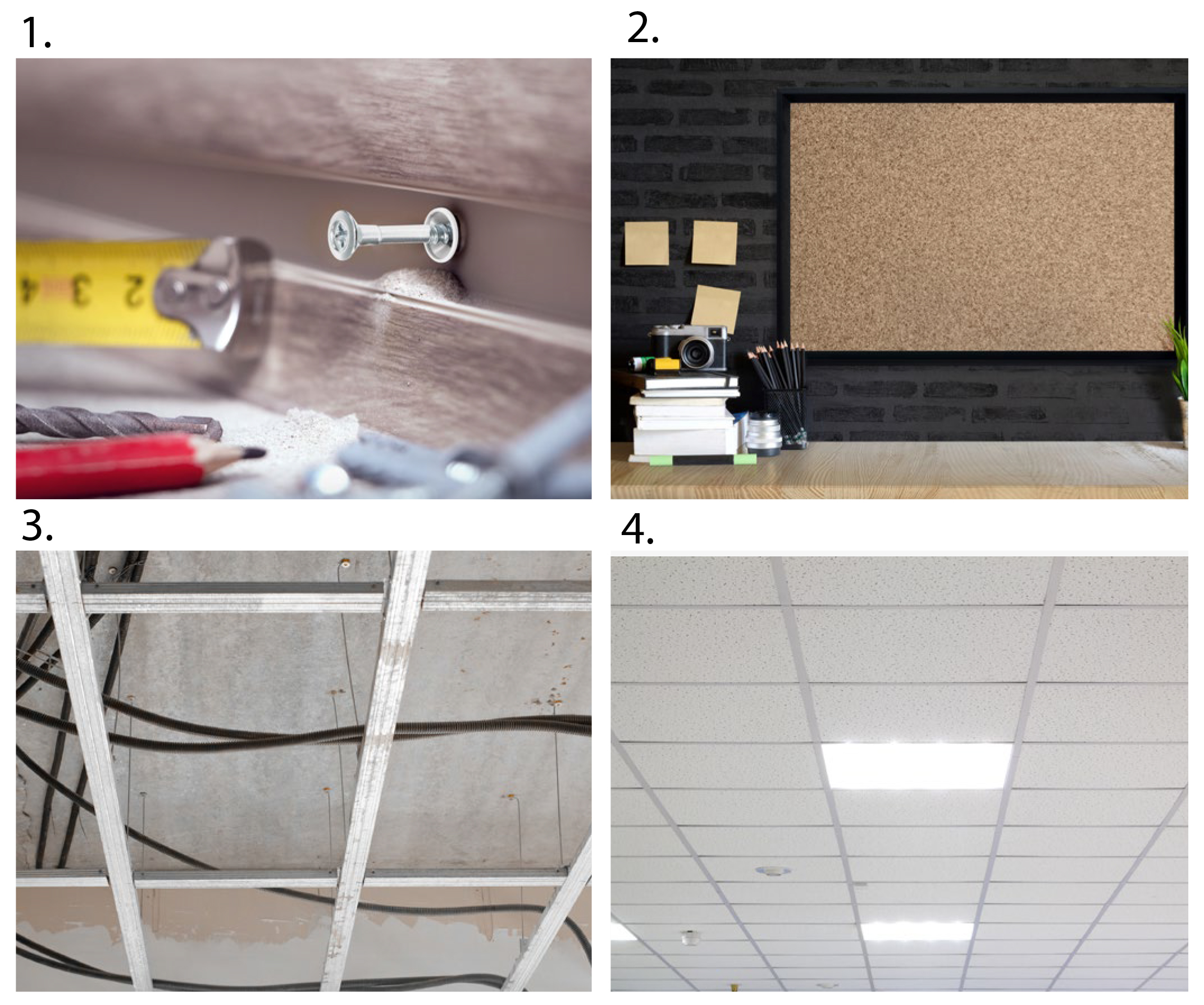

1. Installazione di battiscopa
2. Installazione di elementi sospesi leggeri
3. Installazione di profili a parete in soffitti a cassettoni
4. Installazione di profili a parete in soffitti a cassettoni

Questi sono solo esempi di applicazioni.

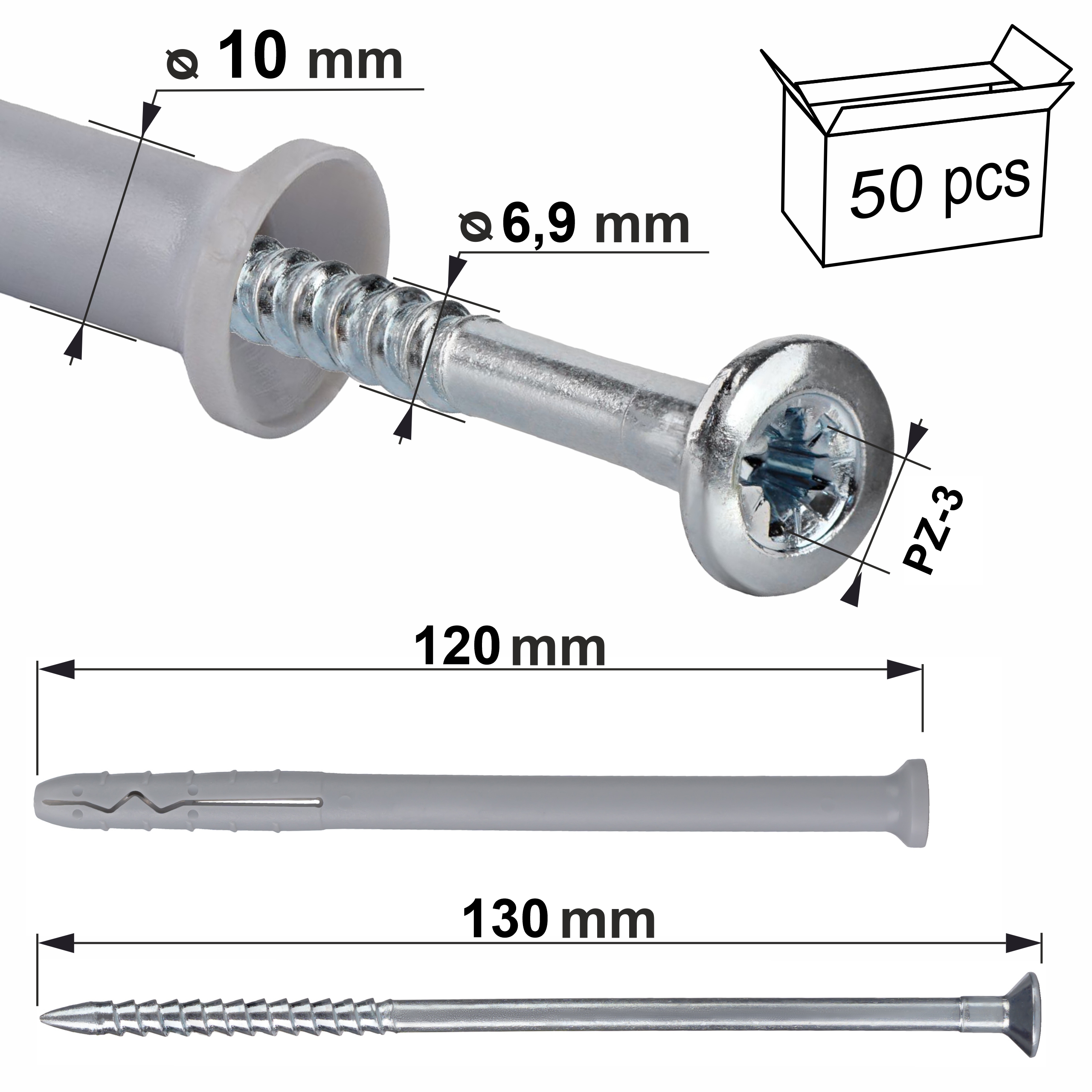

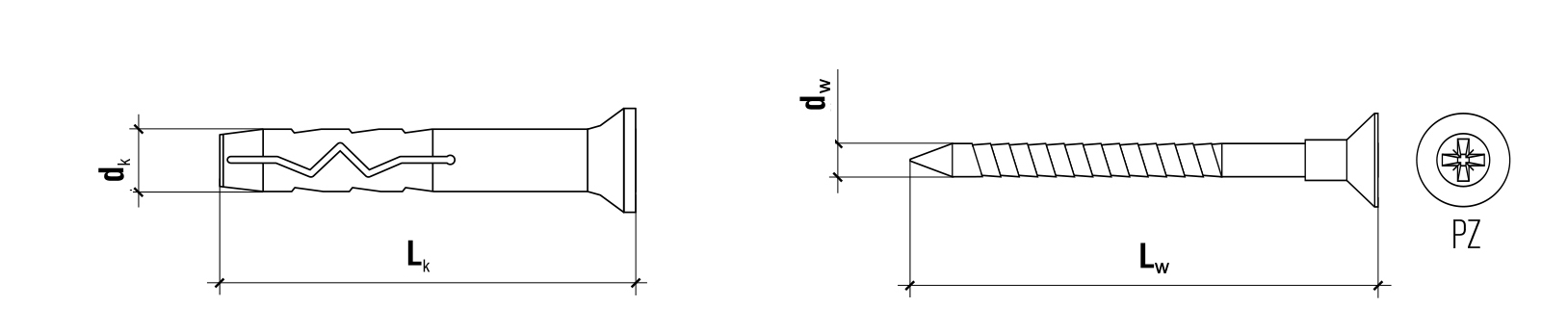

Specifiche del prodotto

• [ dk ] diametro del tappo: Ø 10,0 mm
• [ Lk ] lunghezza del tappo: 120 mm
• [ dw ] diametro della vite: Ø 6,9 mm
• [ Lw ] lunghezza della vite: 130 mm
• [ tfix ] lunghezza massima utilizzabile:70 mm
• presa: PZ-3
• numero di pezzi. nella confezione: 50
• materiale del tappo: polipropilene
• materiale della vite: acciaio zincato
• tipo di installazione: installazione passante
• substrato: cemento, mattoni ceramici pieni, mattoni silicatici cavi, elementi su aggregato leggero, mattoni silicatici pieni

Certificati:

• Certificato europeo ETA-19/0156 - a garanzia della massima qualità,
• Valutazione tecnica nazionale - ITB-KOT-2018/0528 edizione 2

I tasselli che offriamo sono caratterizzati dalla massima qualità e possono essere utilizzati in sicurezza nelle costruzioni. Facciamo tutto il possibile per garantire che i prodotti consegnati ai nostri appaltatori siano sicuri e adatti a compiti specifici.

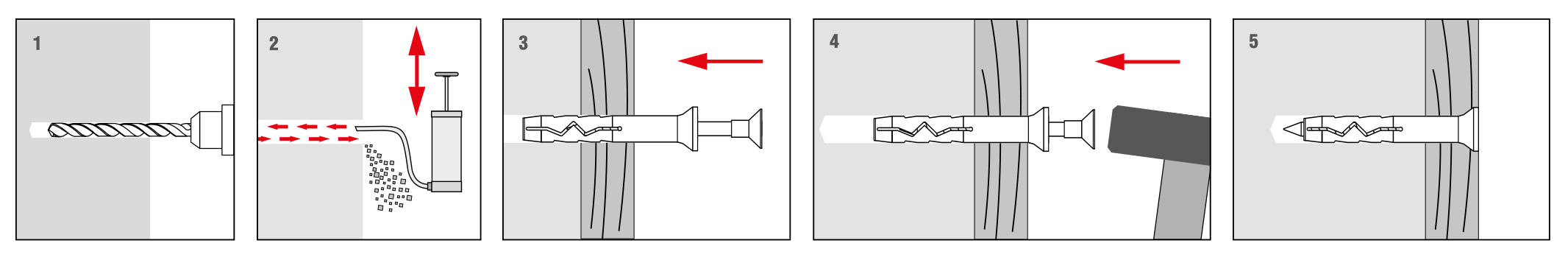

• Prima dell'installazione, identificare il substrato in cui verrà installato il fissaggio e confrontare i carichi che il fissaggio trasferirà con le capacità portanti specificate nella Scheda di Dati di Sicurezza o nella Valutazione Tecnica Europea.
• La lunghezza appropriata del fissaggio deve essere selezionata in modo che la zona di espansione si trovi nel materiale di costruzione della parete.
• Il metodo di foratura deve essere supervisionato (i fori in muratura forata e substrati di calcestruzzo aerato devono essere praticati con un trapano rotativo senza percussione).
• Il diametro dei fori praticati deve essere coerente con il diametro dei fissaggi utilizzato.
• I fori nei substrati solidi devono essere circa 10 mm più profondi della profondità di ancoraggio del fissaggio.
• I fori nei materiali solidi devono essere puliti dai detriti di perforazione utilizzando un movimento di perforazione alternato a velocità ridotta.
• Quindi si inserisce un manicotto di plastica nel foro e la vite viene avvitata fino a penetrare il manicotto.

Viti Klimas - la scelta più comune dei professionisti

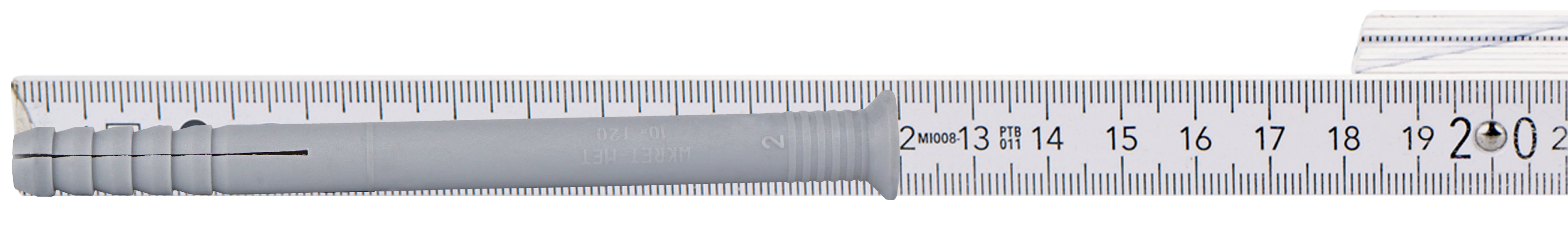

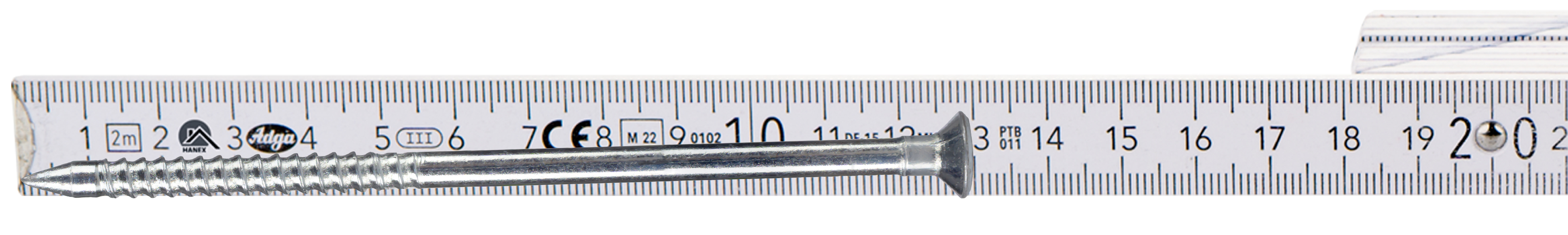

*Il metro a nastro non fa parte dell'asta (viene utilizzato solo per una migliore presentazione delle viti)
