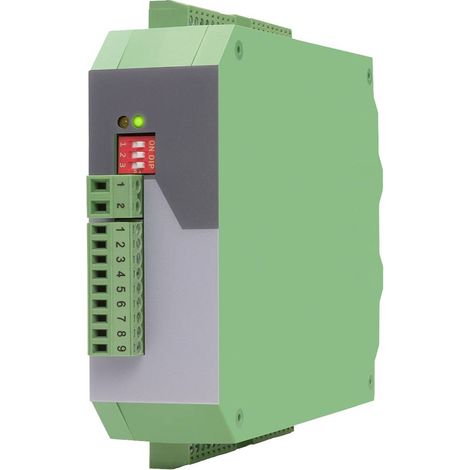

Name: Motrona 7184.5024 Modulo I/O Morsetto a vite Numero di uscite digitali: 4 Numero di ingressi digitali: 1
Brand: MOTRONA
SKU: 7184.5024 2050009134303
Availability: OutOfStock

Informazioni sul prodotto

Descrizione

Descrizione generale

Il modulo I/O Motrona 7184.5024 è un distributore/splitter encoder a 4 ingressi con separazione del potenziale, progettato per segnali di encoder incrementale e sistemi di misurazione. Questo dispositivo compatto e versatile offre una separazione di potenziale tra i circuiti di ingresso e di uscita, rendendolo ideale per applicazioni in ambienti con condizioni di compatibilità elettromagnetica sfavorevoli.

Specifiche tecniche

Dimensioni: 54 mm (larghezza) x 140 mm (lunghezza) x 118 mm (altezza)

Tensione d'esercizio: 10 - 30 V/DC

Numero di ingressi digitali: 1

Numero di uscite digitali: 4

Corrente assorbita: circa 25 mA (senza carico)

Tensione di alimentazione ondulazione residua: ≤ 10% a 24 V CC

Frequenza di ingresso incrementale max: 1 MHz (RS422 / TTL), 500 kHz (differenziale HTL), 250 kHz (SE TTL / SE HTL)

Corrente di uscita incrementale max: 30 mA

Temperatura ambiente di esercizio: da -20 °C a +60 °C (senza condensa)

Temperatura ambiente di stoccaggio: da -30 °C a +75 °C (senza condensa)

MTBF: 102 anni (funzionamento continuo a 60 °C)

Compatibilità e accessori

Tipo di collegamento: morsetti a vite, 1,5 mm² / AWG16

Elementi di visualizzazione: 2 LED (1 verde per predisposizione al funzionamento, 1 giallo per rilevamento errori)

Installazione

Fissaggio diretto su guida DIN

Utilizzo

Il modulo è progettato per la distribuzione di impulsi in componenti di impianti distanti, garantendo prestazioni affidabili anche in condizioni di messa a terra scadenti. Supporta segnali di ingresso in formato A, B, Z [HTL] o A, /A, B, /B, Z, /Z [RS422], con la possibilità di configurare il livello di uscita per ogni uscita.

Altre informazioni

Istruzioni per l'uso incluse nella consegna

Caratteristiche

Marche
MOTRONA
Origine
Prodotto in Germania
Altezza
120 mm
Indice di protezione
IP20
Intensità nominale
CC
