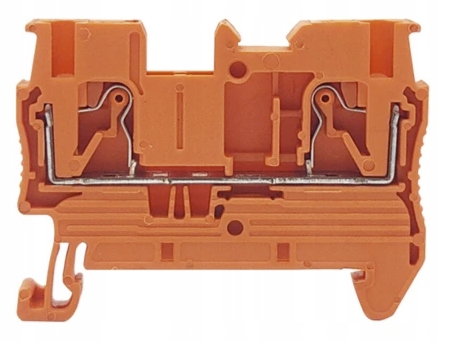

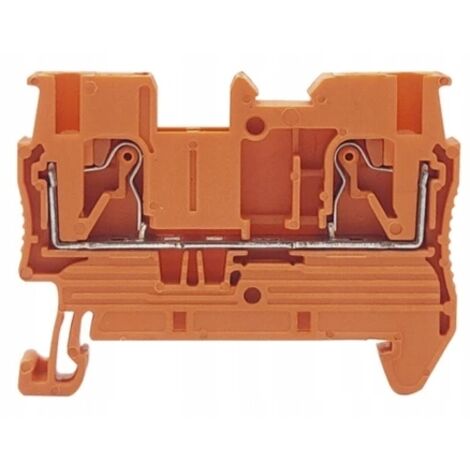

Connettore per guida DIN ZUG PT 2.5 rosso

62204-PT 2.5 rosso / rosso

? I connettori per guida, noti anche come connettori a striscia o connettori a morsetto, comunemente noti come connettori ZUG, vengono utilizzati per collegare i fili nei quadri elettrici. Sono montati più spesso su una guida DIN / Euro / TS-35 singolarmente o in file.

?1 pz. - Morsettiera a 1 livello.

• 2 morsetti a molla
• Numero di potenziali: 1
• Piastra di chiusura (coperchio) consigliata: Sì
• Sezione consentita del cavo di collegamento: da 0,2 a 2,5 mm², solido o intrecciato in guaina
• Corrente nominale: 800 V / 32 A
• Metodo di montaggio: Guida DIN da 35 mm
• Posizione di collegamento del cavo: dall'alto
• Tipo di materiale isolante: termoplastico

? Il connettore è caratterizzato da una connessione del filo molto forte e stabile tramite un morsetto a molla.

• ✅Il connettore accetta sia fili rigidi che flessibili.
• ? Si consiglia di utilizzare puntali a crimpare per fili intrecciati.

? Di seguito sono riportati gli accessori disponibili per questo tipo di connettori:

? Per il connettore sopra indicato, utilizzare un simbolo di cappuccio:

D-PT 2.5

✅ La corretta terminazione della fila di connettori previene cortocircuiti incontrollati.

✅ Si consiglia di cappare solo l'ultimo connettore della fila.

• ? Non utilizzare cappucci per ogni connettore se sono montati uno accanto all'altro.
• ? I connettori montati uno accanto all'altro si cappano a vicenda.
• ? Posizionandoli uno accanto all'altro si amplierà la fila di connettori e, se necessario, si impedirà l'uso di ponti.

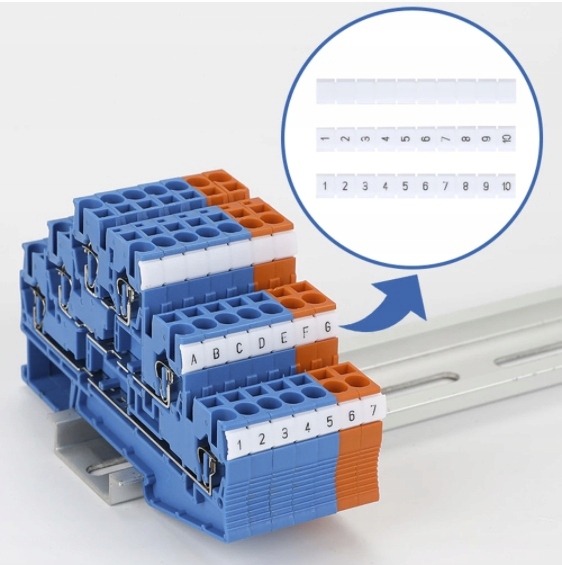

? Per i marcatori numerici del connettore sopra indicati:

zbfm-5 oppure ZB-5

✅ È disponibile l'intera gamma di numerazione da 1 a 100

• 1-10
• 11-20
• 21-30
• 31-40
• 41-50
• 51-60
• 61-70
• 71-80
• 81-90
• 91-100

? I marcatori sono compatibili con connettori come Wago, Phoenix, Adelid, Pokój, Simet... (si consiglia di consultare la larghezza del connettore)

I marcatori sono realizzati in plastica.

Il nastro è pretagliato, il che consente di staccare i singoli marcatori.

✅È possibile utilizzare marcatori più piccoli anche per connettori più grandi

• ? Posizione di connessione:Spingere dall'alto o lateralmente.
• ? Tipo di materiale: PVC

? Per il morsetto sopra menzionato, simbolo del ponte:

FBS-5

Presentiamo i tipi di ponti per dimensioni specifiche dei morsetti per binari ZUG:

• ✅ Per morsetti da 1,5 mm - FBS-3,5
• ✅ Per morsetti da 2,5 mm - FBS-5
• ✅ Per morsetti da 4 mm - FBS-6
• ✅ Per morsetti da 6 mm - FBS-8
• ✅ Per morsetti da 10 mm - FBS-10
• ✅ Per morsetti da 16 mm - FBS-12
• ✅ Per connettori da 35 mm - FBS-16
