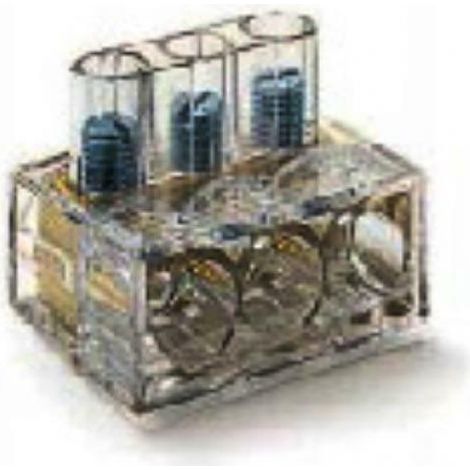

Name: Morsetto derivazione 3x35 max 9984 bm
Brand: B.M.
SKU: 9984
Price: 9.16 EUR
Availability: InStock
Rating: 4.6 (5 reviews)

Informazioni sul prodotto

Descrizione

Descrizione generale

Il morsetto BM codice 9984 è una morsettiera di derivazione con 3 poli, progettata per la connessione e la derivazione di conduttori elettrici con una sezione massima di 35 mm². Realizzata in materiale isolante, offre una soluzione sicura e robusta per la giunzione e la distribuzione di cavi di potenza. Ogni polo permette il collegamento di uno o più conduttori tramite viti o altri sistemi di serraggio, garantendo un contatto elettrico affidabile anche per sezioni di cavo elevate. Questa morsettiera è ideale per la realizzazione di connessioni in scatole di derivazione o all'interno di apparecchiature dove è necessario gestire cavi di potenza in modo sicuro e organizzato.

Specifiche tecniche

Tipo: Morsettiera di derivazione

Numero di Poli: 3

Materiale Isolante: Policarbonato (PC) trasparente autoestinguente UL 94 V0

Sezione Cavi Connettibili: Fino a 35 mm²

Sistema di Serraggio: A vite

Montaggio: Fissabile tramite accessorio su guida DIN 46277/1 e DIN 46277/3

Temperatura di Esercizio Massima: 85 °C

Normativa di Riferimento: EN 60998-1: 2004, EN 60998-2-1: 2004

Colore: Trasparente

Utilizzo

Assicurarsi che l'alimentazione elettrica sia disinserita. Selezionare i cavi da connettere (sezione massima 35 mm²) e spelare le estremità per la lunghezza necessaria. Allentare le viti di serraggio di uno dei poli della morsettiera. Inserire il conduttore spellato nell'apposito alloggiamento del polo, assicurandosi che sia inserito completamente. Serrare la vite per fissare saldamente il conduttore, assicurandosi che non ci siano fili scoperti al di fuori del morsetto. Le viti sono imperdibili. Ripetere i passaggi per tutti i conduttori da connettere, utilizzando i poli desiderati per le derivazioni. Fissare la morsettiera su guida DIN utilizzando l'apposito accessorio (se necessario). Verificare che tutti i collegamenti siano sicuri e che non ci siano cortocircuiti. Ripristinare l'alimentazione elettrica e testare il funzionamento.

Altre informazioni

Verificare la corrente e la tensione nominali della morsettiera per assicurarsi che siano adatte all'applicazione con cavi fino a 35 mm².

Assicurarsi che la sezione dei cavi utilizzati non superi il limite massimo consentito (35 mm²).

Serrare le viti con la coppia corretta per garantire un buon contatto elettrico senza danneggiare i conduttori o la morsettiera.

Ispezionare periodicamente le connessioni per verificare che non ci siano allentamenti o segni di surriscaldamento, soprattutto in applicazioni con carichi elevati.

L'installazione elettrica deve essere eseguita da personale qualificato nel rispetto delle normative di sicurezza vigenti.

Caratteristiche

Marche
B.M.
Numero articoli per confezione
1
Colore
Trasparente
Materiale
Policarbonato
Numero di connessioni terminali
3
Peso
1 g
Referenza ManoMano
ME13595385
MMID
685135920438
Rif. costruttore
9984
EAN
8013629499843
