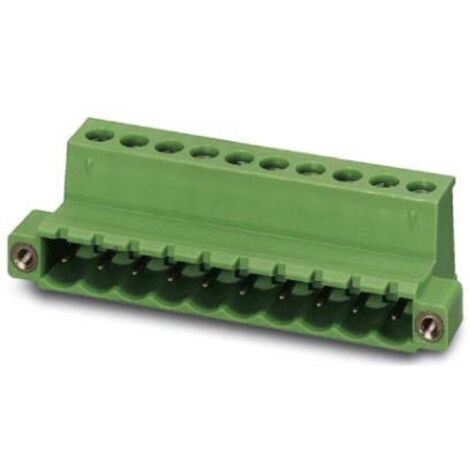

Morsettiera per cavo Phoenix Contact Totale poli 18 Passo: 5.08 mm 1825666 1 pz.
con il codice
'/%3E%3C/svg%3E)
Questi articoli potrebbero interessarti !
Confronta con articoli simili
Informazioni sul prodotto
Descrizione
| AWG max. | 12 | |||||||||||
| AWG min. | 24 | |||||||||||
| Caratteristiche del connettore | con gabbia | |||||||||||
| Collegamento (Componenti) | A vite | |||||||||||
| Colore | Verde | |||||||||||
| Corrente nominale | 12 A | |||||||||||
| Diametro foro montaggio | M3 | |||||||||||
| Dimensione del prodotto, larghezza | 101.56 mm | |||||||||||
| Dimensione del prodotto, lunghezza | 19.2 mm | |||||||||||
| Dimensioni prodotto Altezza | 15 mm | |||||||||||
| Lunghezza di spellatura (max.) | 7 mm | |||||||||||
| Materiale d'isolamento | PA | |||||||||||
| Materiale di contatto | Lega di Cu, stagnata | |||||||||||
| Numero di righe | 1 | |||||||||||
| Passo | 5.08 mm | |||||||||||
| Sezione (min.) | 0.2 mm² | |||||||||||
| Sezione Max | 2.5 mm² | |||||||||||
| Struttura connettore | Spina | |||||||||||
| Superficie di contatto lato collegamento | Stagno | |||||||||||
| Temperatura (max.) | +100 °C | |||||||||||
| Temperatura (min.) | -40 °C | |||||||||||
| Tensione nom. | 320 V | |||||||||||
| Totale poli | 18 | |||||||||||
| Ulteriori dati tecnici | Numero di collegamenti | 18 Sezione trasversale nominale | 2.5 mm². Gruppo materiale isolante | I Tensione d'urto nominale (III/3) | 4 kV Sistema a innesto | Classic COMBICON Bloccaggio | Flangia filettata Numero di potenziali | 18 Altezza d'installazione (altezza senza pin saldato) | 15 mm Temperatura ambiente (montaggio) | -5 °C... 100 °C Forza di inserimento per polo circa | 7 N Forza di trazione per polo circa 7 N Cicli di accoppiamento | 25 |
Numero di collegamenti: 18
Sezione trasversale nominale: 2.5 mm².
Gruppo materiale isolante: I
Tensione d'urto nominale (III/3): 4 kV
Sistema a innesto: Classic COMBICON
Bloccaggio: Flangia filettata
Numero di potenziali: 18
Altezza d'installazione (altezza senza pin saldato): 15 mm
Temperatura ambiente (montaggio): -5 °C... 100 °C
Forza di inserimento per polo circa: 7 N
Forza di trazione per polo circa 7 N
Cicli di accoppiamento: 25
Connettori per PCB
Il principio di connessione noto permette un utilizzo in tutto il mondo. Semplice sostituzione dei circuiti stampati con gruppi a innesto. Flangia avvitabile per la massima stabilità meccanica. Spina invertita con contatti a spina per uscite dispositivo a prova di contatto con le dita o collegamenti cavi volanti. Combinabile con la famiglia MSTB 2,5. Basso riscaldamento grazie alla massima forza di contatto. Testo tradotto automaticamente.
Punti di forza e dettagli
Contenuto: 1 pz.
Numero di righe: 1
Totale poli: 18
Requisiti di sistema
null
Caratteristiche
- MarchePHOENIX CONTACT
- Lunghezza19.2 mm
- Larghezza101.56 mm
- Tensione elettrica320 V
- Intensità di corrente12 A
