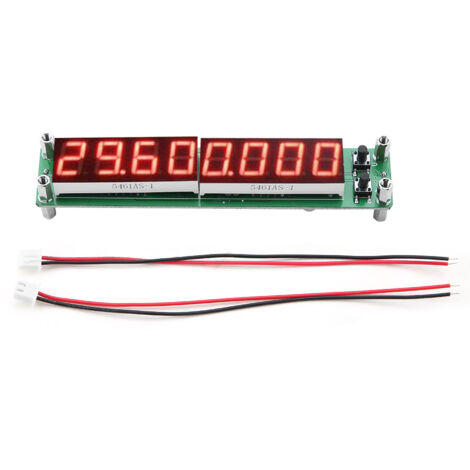

Modulo tester misuratore di frequenza del segnale RF PLJ8LEDH 0,11000 MHz (retroilluminazione rossa)

Il PLJ-8LED è un economico display digitale di frequenza a 8 bit. Viene utilizzato principalmente per visualizzare i valori di frequenza da ricetrasmettitori e altre apparecchiature, ma può essere utilizzato anche per la misurazione di frequenza convenzionale. Questo componente è caratterizzato da dimensioni compatte, profilo sottile, affidabilità, eccellenti prestazioni visive e basso costo. Caratteristiche: Frequenzimetro a 2,4 GHz con microcontrollore Microchip PIC16F648A. Oscillatore a cristallo controllato in tensione con compensazione della temperatura (VC-TCXO 2,5 ppm). Controllo a gate singolo e algoritmo di temporizzazione preciso (nessuna interruzione temporizzata). Frequenza di aggiornamento del display: 0,01 s / 0,1 s / 1,0 s, visualizzazione della frequenza in tempo reale. Design di ingresso asimmetrico, misurazione della frequenza a tre canali (canale basso / canale alto / canale automatico). Design a doppia frequenza, valore preimpostato separato e modalità IF/fall. Otto display digitali da 0,56 pollici ad alta luminosità, con otto livelli di luminosità regolabili. Circuito semplice e robusto, controllo a due pulsanti per la massima facilità d'uso. Salvataggio automatico delle impostazioni, richiamo diretto all'avvio. Specifiche: Modello: PLJ-8LED-H Tipo: Retroilluminazione rossa, Retroilluminazione blu (opzionale) 1. Tempo di acquisizione: 0,01 s, 0,10 s, 1,0 s 2. Canali di misurazione (canali a bassa impedenza): Canale a bassa frequenza: Intervallo di misurazione: da 0,1 MHz a 60 MHz Precisione: ± 100 Hz (tempo di acquisizione: da 0,01 s a 1 s) ± 10 Hz (tempo di acquisizione: 0,1 s) ± 1 Hz (tempo di acquisizione: 1,0 s) Sensibilità del canale a bassa frequenza: da 0,1 MHz a 10 MHz: > 60 mVPP da 10 MHz a 60 MHz: > 60 mVPP da 60 MHz a 75 MHz: Non testato Canale ad alta frequenza (diviso per 64): Intervallo di misurazione: da 20 MHz a 2,4 GHz Precisione: ± 6400 Hz Italiano: (tempo di acquisizione: 0,01 s) ± 640 Hz (tempo di acquisizione: da 0,1 s a 1 s) Precisione temporale: ± 64 Hz (tempo di gate: 1,0 s). Sensibilità del canale elevata: da 20 MHz a 30 MHz: migliore di 100 mVPP; da 30 MHz a 60 MHz: migliore di 50 mVPP; da 60 MHz a 2,4 GHz: non testata. Selezione automatica del canale: il canale (alto o basso) viene selezionato automaticamente in base alla frequenza del segnale di ingresso, con una frequenza di riferimento di 60 MHz. Se l'ampiezza del segnale di ingresso è maggiore di 60 MHz, la selezione automatica del canale alto non è possibile; è quindi necessaria la selezione manuale del canale per la misurazione ad alta frequenza. 3. Impostazioni IF: progettazione a doppia IF indipendente, regolabile in intervalli di frequenza minimi di 100 Hz, intervallo di frequenza da 0 a 99,9999 MHz, con possibilità di aumentare o diminuire la frequenza IF. 4. Riferimento di frequenza: oscillatore a cristallo controllato in tensione da 13 MHz (VC-TCXO) in un package 5032, stabilità di frequenza di ±2,5 ppm. 5. Tensione di ingresso CC: da 9 V a 15 V (con protezione da inversione di polarità). 6. Corrente massima: 160 mA (condizioni di prova: 1) alimentazione 12 V CC; 2) LED rosso; 3) otto livelli di luminosità). 7. Display a otto LED, fino a otto cifre. 8. Luminosità regolabile di tutti gli otto LED, impostata in fabbrica al massimo. 9. Dimensioni fisiche (L x P x A): 125,5 mm x 25,5 mm x 21,5 mm 10. Peso netto: 46 g 11. Interfacce integrate: 12. Ingresso CC (alimentazione): connettore HX2.54-2P 13. Ingresso RF (segnale): connettore HX2.54-2P 14. Interfaccia di programmazione ICSP: connettore HX2.54-6P 15. Peso: circa 47 g / 1,7 oz Contenuto della confezione: 1 x frequenzimetro, 2 x cavi 1. Frequenzimetro da 2,4 GHz con microcontrollore Microchip PIC16F648A. 2. Oscillatore a cristallo compensato in temperatura e controllato in tensione (VC-TCXO 2,5 ppm). 3. Controllo a gate singolo e algoritmo di temporizzazione preciso (nessuna interruzione temporizzata). 4. Frequenza di aggiornamento del display: 0,01 s / 0,1 s / 1,0 s; visualizzazione della frequenza in tempo reale. 5. Progettazione di input asimmetrica; misurazione della frequenza a tre canali (canale basso / canale alto / canale automatico).
