Descrizione generale

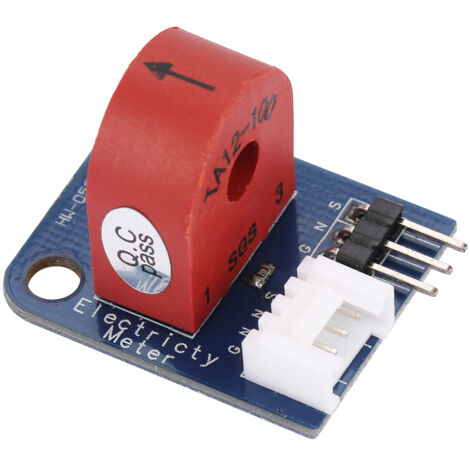

Modulo sensore di corrente CA da 5 A con trasformatore attivo, progettato per misurare la corrente alternata. Questo dispositivo utilizza un trasformatore di corrente TA12-100, che converte segnali CA ad alta intensità in segnali a bassa ampiezza, rendendolo ideale per applicazioni di monitoraggio e controllo.Specifiche tecniche
- Coefficiente di trasformazione: 1000:1 max.
- Corrente di ingresso: 5 A max.
- Corrente di uscita: 5 mA max.
- Resistenza di campionamento: 200 Ω
- Frequenza operativa: 20-20.000 Hz max.
- Temperatura operativa: -55-85 °C
- Rigidità dielettrica: 6 kA/1 min
- Interfaccia: 3 pin/4 pin
- Peso: circa 10 g
Compatibilità e accessori
- Interfaccia di connessione 3P e 4P integrata per un facile collegamento alla scheda di sviluppo MCU.
- Jumper per selezionare l'uscita parallela e regolare l'intervallo di valori analogici.
Utilizzo
Il modulo è progettato per essere utilizzato in applicazioni di monitoraggio della corrente alternata, consentendo una facile integrazione con sistemi di controllo e sviluppo elettronico.Altre informazioni
