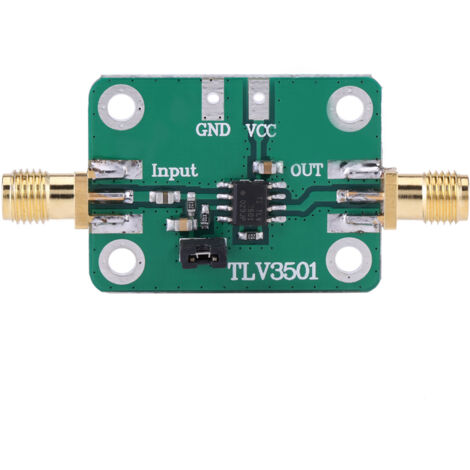

Modulo di modellazione front-end per comparatore di frequenza ad alta velocità TLV3501

Descrizione: Il TLV3501 è un comparatore push-pull a canale singolo ad alta velocità con un ritardo di 4,5 ns e una tensione di alimentazione da +2,7 V a +5,5 V. Il suo ampio intervallo di tensione di ingresso in modo comune lo rende ideale per applicazioni a bassa tensione. La sua uscita rail-to-rail può pilotare direttamente la logica CMOS o TTL. Questo modulo è adatto a un'ampia gamma di periodi di modellazione del segnale di tensione e può essere utilizzato come modulo di ingresso per misure di frequenza, misure di differenza di fase nel dominio del tempo e altro ancora. In particolare, è stato utilizzato come modulo di ingresso per il National Student Electronic Design Competition 2015 (Categoria F) per frequenzimetri digitali. Senza regolazione della soglia, i segnali sinusoidali, quadrati e triangolari possono essere convertiti in onde quadre, consentendo un funzionamento semplice senza debug. Inoltre, la sua elevata estensibilità richiede solo piccole modifiche. Specifiche: Tensione di alimentazione: 2,7-5 V CC; Tensione di ingresso: 8-1000 mV (RMS); Italiano: Livello di uscita: uscita rail-to-rail, compatibile con livelli TTL/CMOS; Frequenza di ingresso: da 1 Hz a 120 MHz (min. 1 Hz); Interfaccia: connettore femmina SMA (filettatura esterna); Impedenza di ingresso: 20 kΩ; Dimensioni: 5 × 2,5 cm; Peso: 8 g. Usi: 1. Conversione di onde sinusoidali in onde quadre; 2. Comparatore di passaggio per lo zero; 3. Comparatore universale. Contenuto della confezione: 1 modulo di modellazione front-end per frequenzimetro. Il TLV3501 è un comparatore push-pull a canale singolo ad alta velocità con un ritardo di 4,5 ns e una tensione di alimentazione da +2,7 V a +5,5 V. 2. Questo modulo può modellare i segnali di tensione su un'ampia gamma di periodi, in particolare per misure di frequenza, misure di differenza di fase nel dominio del tempo e altre applicazioni di condizionamento dell'ingresso. 3. La sua uscita rail-to-rail può pilotare direttamente un circuito logico CMOS o TTL. 4. Senza regolazione della soglia, i segnali sinusoidali, quadrati e triangolari possono essere convertiti in onde quadre, semplificando il funzionamento ed eliminando il debug. 5. Inoltre, la sua elevata estensibilità consente lievi modifiche alle sue caratteristiche originali.
