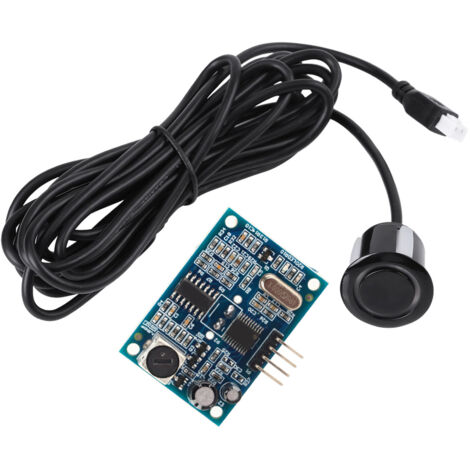

Modulo di misurazione della distanza a ultrasuoni da 5 V con sensore resistente all'acqua

Caratteristiche: Compatto e pratico, misura le distanze con precisione. Bassa tensione, basso consumo energetico e prestazioni stabili. Elevata precisione di misurazione e forte resistenza alle interferenze. Sensore impermeabile integrato, ideale per ambienti umidi e difficili. Ampiamente utilizzato per la misurazione della distanza orizzontale, l'elusione degli ostacoli, il controllo automatico, la sicurezza, il controllo industriale, ecc. Specifiche: Tensione di esercizio: 5 V CC; Corrente di standby: 5 mA; Corrente totale: 30 mA; Frequenza di trasmissione: 40 kHz; Distanza massima di misurazione: 5 m; Zona d'ombra: 25 cm; Dimensioni: 28,5 x 41 mm; Risoluzione: circa 0,5 cm; Angolo di rilevamento: <50°; Temperatura di esercizio: da -10 °C a 70 °C; Temperatura di stoccaggio: da -20 °C a 80 °C; Cablaggio: +5 V (alimentazione positiva), Trig (controllo), RX (ricezione), TX (massa negativa). Principio di funzionamento: (1) La porta I/O TRIG attiva la misurazione della distanza (segnale alto per almeno 10 µs). (2) Il modulo invia automaticamente otto onde quadre da 40 kHz e rileva automaticamente la presenza di un segnale di ritorno. (3) Quando è presente un segnale di ritorno, l'uscita ECHO della porta I/O genera un livello alto. La durata di questo livello alto corrisponde al tempo di propagazione dell'onda ultrasonica, dalla trasmissione alla ricezione. Distanza misurata = (durata del livello alto * velocità del suono (340 m/s)) / 2. Questo modulo è facile da usare: una porta invia un livello alto per più di 10 µs, quindi il modulo attende un'uscita di livello alto sulla porta ricevente. Il timer si attiva non appena il segnale viene ricevuto e registra il momento in cui la porta diventa bassa; questo tempo corrisponde alla durata della misurazione. La distanza viene quindi calcolata da questo tempo. Misurazioni ripetute consentono di ottenere i valori di misura desiderati. Il diagramma di sincronizzazione ultrasonica mostra che un segnale di trigger a impulsi di oltre 10 µs è sufficiente affinché il modulo invii otto cicli da 40 kHz e rilevi l'onda di ritorno. Un segnale di eco viene emesso non appena viene rilevato il segnale di ritorno. La larghezza d'impulso di questo segnale è proporzionale alla distanza misurata. La distanza viene quindi calcolata dall'intervallo tra l'emissione del segnale e la ricezione dell'eco. Formula: µs/58 = cm o µs/148 = pollici; oppure: Distanza = durata dell'alto livello * velocità del suono (340 m/s)/2. Si consiglia di eseguire un ciclo di prova di durata superiore a 60 ms per evitare interferenze tra il segnale di trasmissione e il segnale di eco. Contenuto della confezione: 1 modulo di misurazione della distanza e sensore. Nota: si prega di notare che i modelli vecchi e nuovi di questo prodotto verranno spediti in modo casuale. Assicurarsi che ciò sia accettabile prima di ordinare.
1. Piccolo e facile da usare, misura le distanze con precisione. 2. Bassa tensione, basso consumo energetico e prestazioni stabili. 3. Elevata precisione di misurazione e forte resistenza alle interferenze. 4. Sensore impermeabile integrato, ideale per ambienti umidi e difficili. 5. Numerose applicazioni: misurazione della distanza orizzontale, evitamento degli ostacoli, controllo automatico, sicurezza, controllo industriale, ecc.
