Descrizione generale

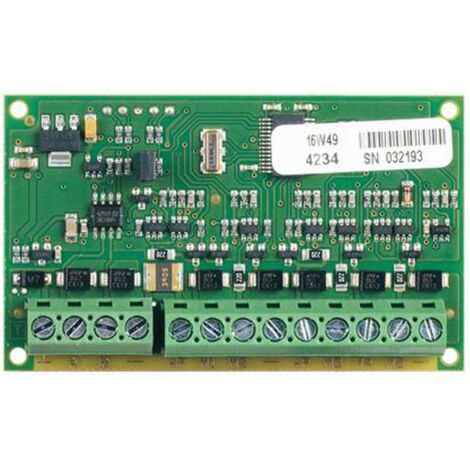

Il modulo di espansione Bticino 4234 consente di ampliare il sistema di sicurezza BTicino fino a 128 zone, a seconda del tipo di centrale installata. È progettato per soddisfare le esigenze impiantistiche nel settore residenziale, offrendo una soluzione versatile e compatta.Specifiche tecniche
- Tensione: 9.6-14.5 Vdc
- Assorbimento: 20 mA max
- Corrente massima erogabile: 500 mA
- Ingombro: 45 x 75 x 20 mm (A x L x P)
- Certificazione: EN 50131 Grado 3 Classe Ambientale II
- Terminali: 5 terminali configurabili come ingressi/uscite Open collector
- Terminale M1: configurabile come ingresso analogico 0 – 10Vdc
- Terminale M5: configurabile come uscita 0 – 10Vdc
Compatibilità e accessori
- Compatibile con il sistema di sicurezza BTicino
- Installabile in scatole di derivazione o nel contenitore plastico 4237 (non incluso)
- Possibilità di installazione su guida DIN
Installazione
- Può essere collocato in prossimità dei sensori o dei contatti ad essi collegati
- Installazione su guida DIN per una maggiore protezione della scheda elettronica
Utilizzo
- Espansione del sistema di sicurezza fino a 128 zone
- Ingressi/uscite programmabili: 5 ingressi/uscite con 500 mA a 12Vdc
- Terminale M1 programmabile come ingresso 0 – 10V
- Terminale M5 programmabile come uscita 0 – 10V
