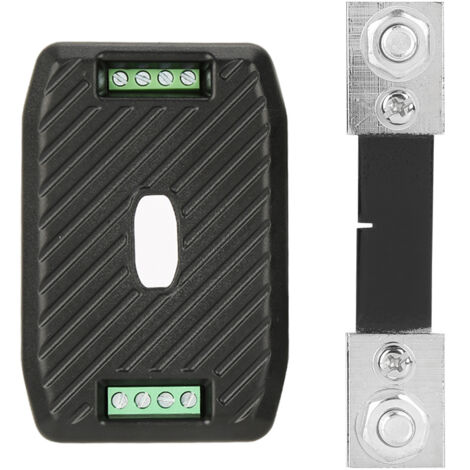

Modulo di comunicazione PEACEFAIR PZEM-017 per la misurazione del consumo energetico e della tensione CC (4)

Questo modulo viene utilizzato principalmente per misurare tensione CC, corrente, potenza attiva, frequenza e consumo energetico. Non dispone di una funzione di visualizzazione; i dati vengono letti tramite l'interfaccia RS485. Caratteristiche: Viene utilizzato principalmente per misurare tensione CC, corrente, potenza attiva, frequenza e consumo energetico. L'intervallo di misura della corrente è 50 A, 100 A, 200 A o 300 A, a seconda delle specifiche dello shunt esterno. Sono disponibili dieci kit diversi per soddisfare le diverse esigenze. Il livello fisico utilizza un'interfaccia di comunicazione da UART a RS485 con una velocità di trasmissione di 9600, 8 bit di dati, 2 bit di stop e nessuna parità. Il livello applicativo utilizza il protocollo Modbus RTU e supporta solo codici funzione come 0x03, 0x04, 0x06, 0x41 e 0x42. È possibile configurare una soglia di tensione (soglia alta e soglia bassa). Quando la tensione misurata supera la soglia, viene attivato un allarme. Specifiche: Marca: PEACEFAIR Modello: PZEM-017 Tensione: Intervallo di misurazione: 0,05-300 V (quando la tensione di prova è < 7 V, utilizzare la modalità di alimentazione indipendente) Risoluzione: 0,01 V Precisione di misurazione: 1% Corrente: Intervallo di misurazione: 0,02-300 A (può essere utilizzato con quattro tipi di shunt: 50 A, 100 A, 200 A e 300 A) Risoluzione: 0,01 A Precisione di misurazione: 1% Potenza: Intervallo di misurazione: 0,2-90 kW Risoluzione: 0,1 W Precisione di misurazione: 1% Consumo energetico: Intervallo di misurazione: 0-9999 kWh Risoluzione: 1 Wh Precisione di misurazione: 1% Ripristino energia: Ripristino software Allarme sovratensione: Soglia di alta tensione predefinita: 300 V Soglia di bassa tensione predefinita: 7 V Interfaccia di comunicazione: Interfaccia RS485 Temperatura di funzionamento: -20~60℃ Dimensioni del prodotto: circa 9*6*2,3 cm/3,5*2,4*0,9 pollici Peso: ca. Da 77 g a 287 g / da 2,7 oz a 10,1 oz Indirizzo registro Descrizione Risoluzione 0x0000 Valore tensione 1 LSB corrisponde a 0,01 V 0x0001 Valore corrente 1 LSB corrisponde a 0,01 A 0x0002 Valore bassa potenza 16 bit 1 LSB corrisponde a 0,1 W 0x0003 Valore alta potenza 16 bit 0x0004 Valore bassa energia 16 bit 1 LSB corrisponde a 1 Wh 0x0005 Valore alta energia 16 bit 0x0006 Stato allarme alta tensione 0xFFFF = allarme, 0x0000 = nessun allarme 0x0007 Stato allarme bassa tensione 0xFFFF = allarme, 0x0000 = nessun allarme Indirizzo registro Descrizione Risoluzione 0x0000 Soglia allarme alta tensione (da 5 a 350 V), predefinita 300 V. 1 LSB corrisponde a 0,01 V. 0x0001 Soglia di allarme di bassa tensione (da 1 a 350 V), valore predefinito: 7 V. 1 LSB corrisponde a 0,01 V. 0x0002 Indirizzo Modbus-RTU. Intervallo: da 0x0001 a 0x00F7. 0x0003 Intervallo di corrente: 0x0000: 100 A; 0x0001: 50 A; 0x0002: 200 A; 0x0003: 300 A. Kit opzionale n. 1: 1 misuratore di potenza CC. Kit n. 2: 1 misuratore di potenza CC, 1 cavo da RS485 a USB. Kit n. 3: 1 misuratore di consumo CC, 1 shunt da 50 A. Kit n. 4: 1 misuratore di consumo CC, 1 shunt da 100 A. Kit n. 5: 1 misuratore di consumo CC, 1 shunt da 200 A. Kit n. 6: 1 misuratore di consumo CC, 1 shunt da 300 A. Kit n. 7: 1 misuratore di consumo CC. 1 cavo RS485-USB, 1 shunt n. 8 da 50 A, 1 amperometro CC, 1 cavo RS485-USB, 1 shunt n. 9 da 100 A, 1 amperometro CC, 1 cavo RS485-USB, 1 shunt n. 10 da 200 A, 1 amperometro CC, 1 cavo RS485-USB, 1 shunt da 300 A. Nota: l'interfaccia RS485 è un'uscita passiva; richiede un alimentatore esterno da 5 V di almeno 100 mA. Se la tensione di prova in ingresso è inferiore a 7 V, è necessario un alimentatore indipendente da 5 V tramite la porta USB. Non utilizzare la porta USB del computer come alimentatore indipendente, poiché ciò potrebbe danneggiarla. 1. Viene utilizzato principalmente per misurare tensione CC, corrente, potenza attiva, frequenza e consumo energetico. 2. L'intervallo di misura della corrente è 50 A, 100 A, 200 A e 300 A, a seconda delle specifiche dello shunt esterno. 3. Sono disponibili dieci kit diversi per soddisfare le diverse esigenze. 4. Il livello fisico utilizza un'interfaccia di comunicazione da UART a RS485, con una velocità di trasmissione di 9600, 8 bit di dati, 2 bit di stop e nessuna parità. 5. Il livello applicativo utilizza il protocollo Modbus RTU per la comunicazione e supporta solo codici funzione come 0x03, 0x04, 0x06, 0x41, 0x42, ecc.
