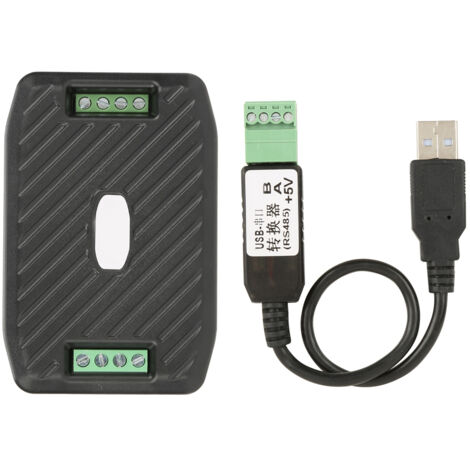

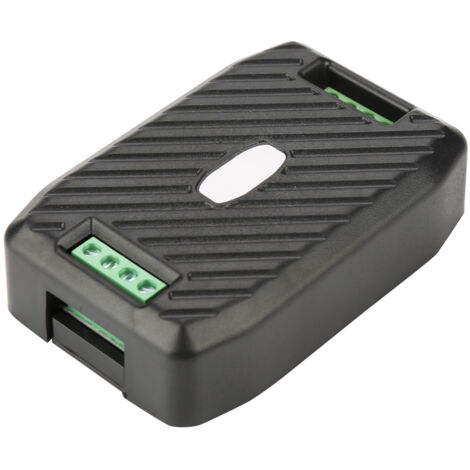

Modulo di comunicazione PEACEFAIR PZEM-003 per la misurazione del consumo energetico e della tensione CC (2)

Questo modulo viene utilizzato principalmente per misurare tensione CC, corrente, potenza attiva, frequenza e consumo energetico. Non ha una funzione di visualizzazione; i dati vengono letti tramite l'interfaccia RS485. Caratteristiche: Viene utilizzato principalmente per misurare tensione CC, corrente, potenza attiva, frequenza e consumo energetico. Incorpora uno shunt e il suo intervallo di misura della corrente è compreso tra 0,01 e 10 A. Il livello fisico utilizza un'interfaccia di comunicazione da UART a RS485 con una velocità di trasmissione di 9600, 8 bit di dati, 2 bit di stop e nessuna parità. Il livello applicativo utilizza il protocollo Modbus RTU e supporta solo codici funzione come 0x03, 0x04, 0x06, 0x41, 0x42, ecc. È possibile configurare una soglia di tensione, con limiti superiore e inferiore. Quando la tensione misurata supera una soglia, viene attivato un allarme. Specifiche: Marca: PEACEFAIR Modello: PZEM-003 Tensione: Intervallo di misurazione: 0,05-300 V (quando la tensione di prova è < 7 V, utilizzare la modalità di alimentazione indipendente) Risoluzione: 0,01 V Precisione di misurazione: 1% Corrente: Intervallo di misurazione: 0,01-10 A Risoluzione: 0,01 A Precisione di misurazione: 1% Potenza: Intervallo di misurazione: 0,1-3 kW Risoluzione: 0,1 W Precisione di misurazione: 1% Consumo energetico: Intervallo di misurazione: 0-9999 kWh Risoluzione: 1 Wh Precisione di misurazione: 1% Ripristino energia: Ripristino software Allarme sovratensione: Soglia di alta tensione predefinita: 300 V Soglia di bassa tensione predefinita: 7 V Interfaccia di comunicazione: Interfaccia RS485 Temperatura di funzionamento: da -20 a 60 °C Dimensioni del prodotto: circa 9 x 6 x 2,3 cm / 3,5 x 2,4 x 0,9 pollici Peso: circa 1,5 kg 72 g ~ 92 g / 2,5 oz ~ 3,2 oz Descrizione Risoluzione Valore di tensione 1 LSB corrisponde a 0,01 V Valore di corrente 1 LSB corrisponde a 0,01 A Valore di bassa potenza 16 bit 1 LSB corrisponde a 0,1 W Valore di alta potenza 16 bit Valore di bassa energia 16 bit 1 LSB corrisponde a 1 Wh Valore di alta energia 16 bit Stato di allarme alta tensione 0xFFFF = allarme, 0x0000 = nessun allarme Stato di allarme bassa tensione 0xFFFF = allarme, 0x0000 = nessun allarme Indirizzo registro Descrizione Risoluzione 0x0000 Soglia di allarme alta tensione (5 ~ 350 V), predefinita 300 V 1 LSB corrisponde a 0,01 V 0x0001 Soglia di allarme bassa tensione (1 ~ 350 V), predefinita 7 V. 1 LSB corrisponde a 0,01 V. 0x0002 Indirizzo Modbus RTU. L'intervallo è 0x0001~0x00F7. Kit opzionale n. 1: 1 misuratore di potenza CC; n. 2: 1 misuratore di potenza CC; 1 cavo da RS485 a USB. Nota: l'interfaccia RS485 è un'uscita passiva; richiede un alimentatore esterno da 5 V con una corrente superiore a 100 mA. Se la tensione di prova in ingresso è inferiore a 7 V, è necessario un alimentatore indipendente da 5 V tramite la porta USB. Non utilizzare la porta USB del computer come alimentatore indipendente, poiché potrebbe danneggiarla. 1. Viene utilizzato principalmente per misurare tensione CC, corrente, potenza attiva, frequenza e consumo energetico. 2. È dotato di uno shunt integrato e il suo intervallo di misurazione della corrente è compreso tra 0,01 e 10 A. 3. Il livello fisico utilizza un'interfaccia di comunicazione da UART a RS485, con una velocità di trasmissione di 9600, 8 bit di dati, 2 bit di stop e nessuna parità. 4. Il livello applicativo utilizza il protocollo Modbus RTU e supporta solo codici funzione come 0x03, 0x04, 0x06, 0x41, 0x42, ecc. 5. È possibile definire una soglia di tensione, con limiti superiore e inferiore. Quando la tensione misurata supera una soglia, viene attivato un allarme.
