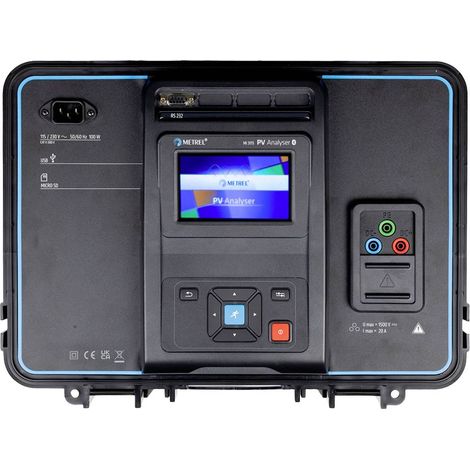

Metrel MI 3115 ST Analizzatore di rete

Campo di misura della tensione: Da 20 a 1699 V/CC
Campo di misura corrente: 0,1 - 19,99 A/CC
Curva I/U: 1500 V, 20 A, 24 kW

ANALIZZATORE PV MI 3115 ST

Controllare i sistemi fotovoltaici 1500 V con stile. L'analizzatore MI 3115 PV offre test in conformità con lo standard IEC 62446 / VDE 0126-23 e supporta tutti i test e le misurazioni di categoria 1 e 2. Ciò include la misurazione della resistenza di isolamento delle stringhe FV, la misurazione della curva caratteristica I/U e la conversione dei risultati di misurazione in valori STC e il confronto con i valori nominali emessi dai produttori di moduli FV. Il trattamento e la temperatura delle celle vengono misurati in tempo reale con l'unità remota wireless. Inoltre, i controlli di categoria 1 possono essere rilevati in un test automatico, che consente all'utente di eseguire tutti i controlli desiderati con un singolo tocco del tasto di avvio. Correzione dei parametri precedentemente inseriti in modo errato su misurazioni o gruppi di misurazioni già effettuate. Il dispositivo è controllato da un ampio display touchscreen a colori, tramite il quale l'utente può elaborare e avviare il test o la misurazione selezionati, nonché salvare e verificare i risultati in forma numerica e grafica. Organizer di memoria, azioni su misurazioni singole o di gruppo, funzione di ricerca. PC SW Metrel ES Manager consente di elaborare una struttura di misurazione e misurazioni, carica questa struttura in alto o in basso e controlla i risultati, consente analisi avanzate della curva I/U, DB Explorer dei moduli PV e la creazione di un rapporto di prova professionale. Testo tradotto automaticamente

Caratteristiche

Resistenza di isolamento 1500 V delle stringhe Passaggio di conduttori di protezione Controllo della polarità Controlli ISC e Uoc Caratteristiche I/U. Rilevamento wireless del trattamento e della temperatura dei moduli fotovoltaici Misurazione dell'isolamento e I/U di impianti fotovoltaici fino a 1500 V in un unico dispositivo Metodo di misurazione della capacità Unità remota wireless (WiFi) per la misurazione del trattamento e della temperatura delle celle dei moduli fotovoltaici. Auto-test per prove di categoria 1 Calcolo dei valori STC e confronto con i dati nominali Finitrice per database per moduli PV SEQUENZA AUTOMATICALE Controllo iniziale Test di ripetizione Controllo della manutenzione Valutazione e risoluzione dei problemi Generazione di rapporti

Incluso nella consegna

Strumento di misura MI 3115 PV Analyser A 1785 unità remota WL A 1833 sensore di temperatura PV A 1834 PV cella di riferimento 2 morsetti A 1835 per il montaggio degli accessori S 2145 Kit di PV MC4 agli adattatori a banana A 1790 conduttore di prova ROSSO, 3 m, 2,5 mm2 A 1790 cavo di prova BLU, 3 m, 2,5 mm2 A 1792 cavo di prova, verde, 3 m, 0,75 mm2 A 1509 cavo di prova, nero, 50 m, 0,75 mm2 - rotolo A 1012 cavo di prova, verde, 4 m, 0,75 mm2 A 1309 morsetto a coccodrillo, verde A 1014 sonda di prova, nera A 1015 sonda di prova, blu A 1016 sonda di prova, rossa A 1727 cavo USB tipo A/B A 1728 cavo di alimentazione 2 m, 3 x 0,75 mm2 A 1551 borsa morbida imbottita taglia: L A 1548 ALIMENTAZIONE 0,5 A/12 V * A 1791 tracolla S 2080 batterie ricaricabili 1,2 V, 2100 mAh, tipo AA, 6 pezzi Certificato di calibrazione per MI 3115 Certificato di calibrazione per A 1785 Manuale utente
