Descrizione generale

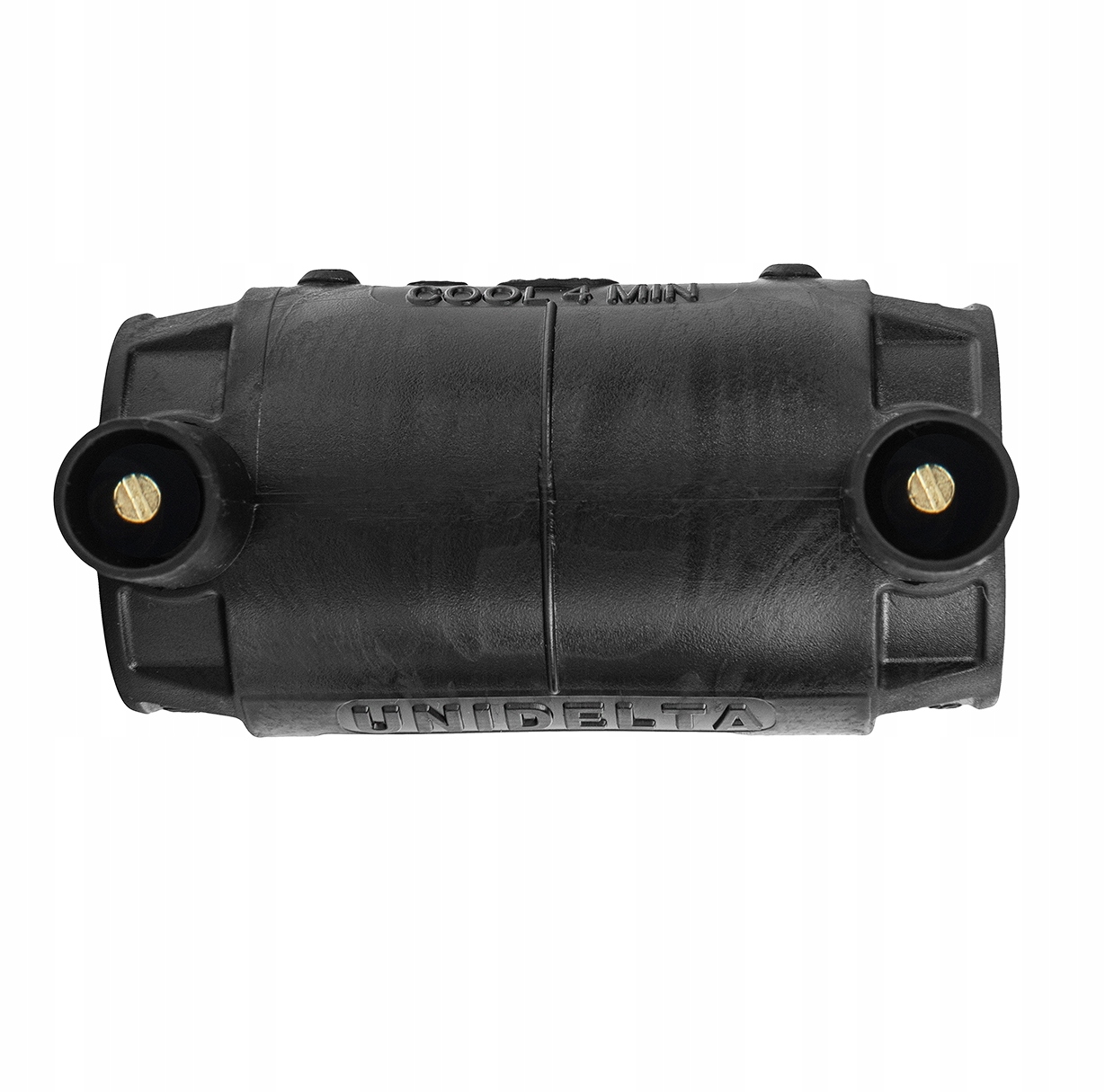

Il manico elettrosaldabile PE 100-S5 è un raccordo progettato per collegare tubi in polietilene, utilizzato principalmente per il trasporto di gas e acqua potabile. Questo giunto è compatibile con tubi PE80 e PE100 e può sostenere pressioni fino a 10 bar per gas e 16 bar per acqua. Grazie alla qualità dei materiali, è resistente a numerosi agenti chimici e ai raggi UV.Specifiche tecniche
- Tensione di saldatura: 40 V
- Collegamenti elettrici: Ø 4.0 mm

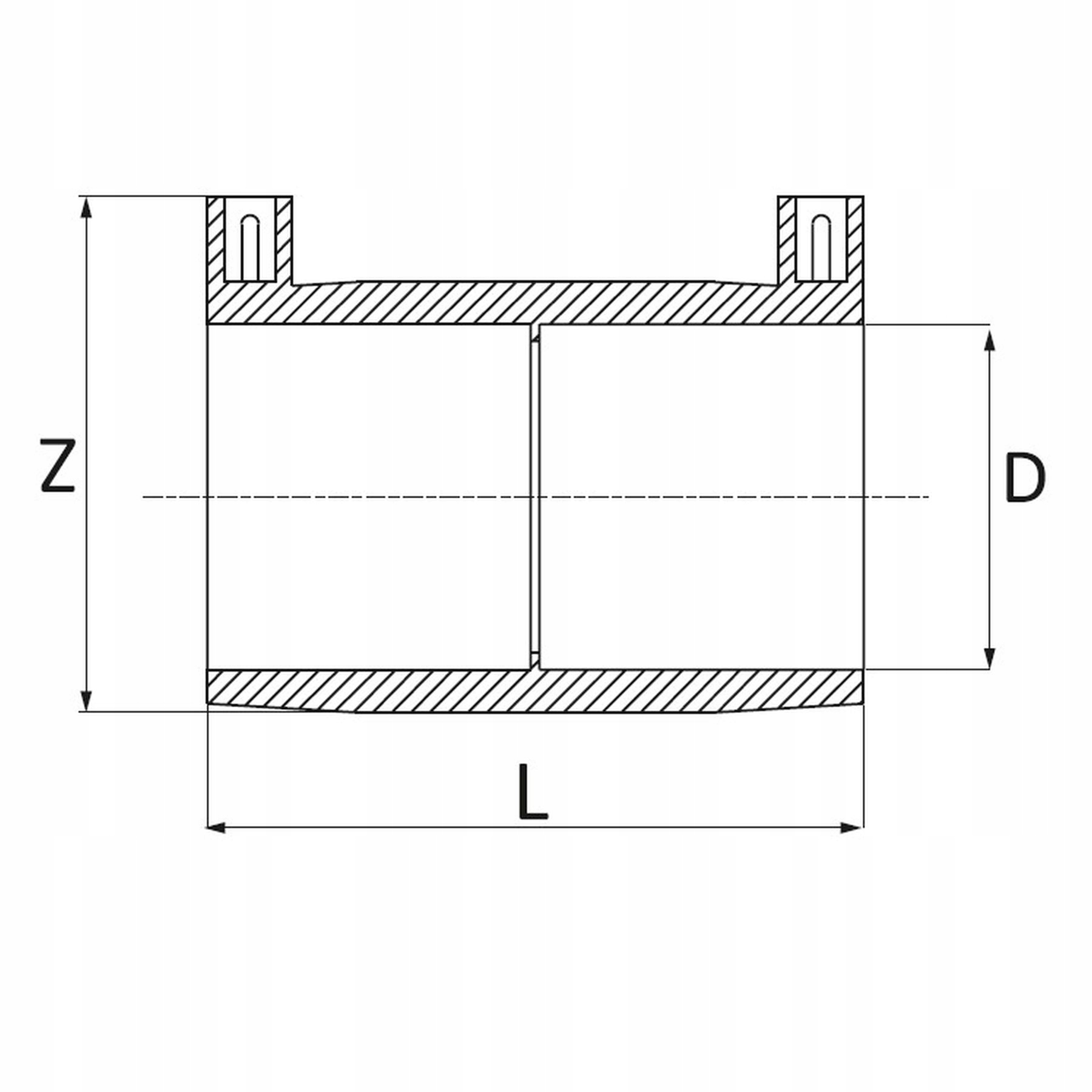

- Dimensioni:
- (L) 82 mm, (Z) 54 mm, (D) 25 x 25 mm
- (L) 81 mm, (Z) 63 mm, (D) 32 x 32 mm
- (L) 89 mm, (Z) 71 mm, (D) 40 x 40 mm
- (L) 99 mm, (Z) 80 mm, (D) 50 x 50 mm
- (L) 104 mm, (Z) 100 mm, (D) 63 x 63 mm
- (L) 123 mm, (Z) 113 mm, (D) 75 x 75 mm
- (L) 124 mm, (Z) 123 mm, (D) 90 x 90 mm
- (L) 144 mm, (Z) 144 mm, (D) 110 x 110 mm
- (L) 155 mm, (Z) 166 mm, (D) 125 x 125 mm
- (L) 171 mm, (Z) 202 mm, (D) 160 x 160 mm
Compatibilità e accessori
Compatibile con tubi in polietilene ad alta densità PE80 e PE100. Le specifiche SDR sono:- SDR≤ per tutti i diametri
- SDR=17 per diametri >32mm
- SDR=26 per diametri >125mm
Installazione
I raccordi possono essere saldati mediante elettrofusione o saldatura di testa. È importante seguire una procedura consolidata e garantire che i materiali siano compatibili, mantenendo lo stesso rapporto dimensionale standard (SDR) e spessore di parete.Utilizzo
Le principali applicazioni includono:- Condotte di gas infiammabili
- Condotte idriche
- Impianti antincendio
- Fognature
- Impianti industriali
- Irrigazione
- Canaline portacavi
