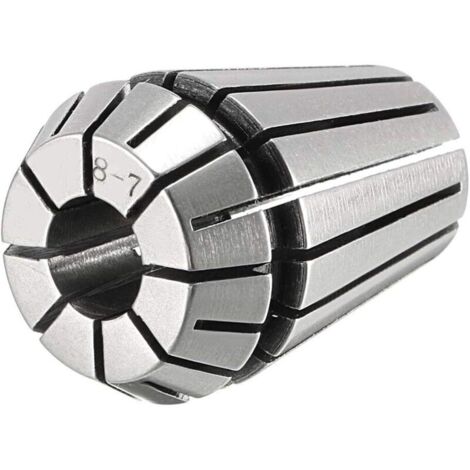

Mandrino a pinza a molla ER20 da 8 mm per macchine per incisione CNC e utensili di fresatura per torni

Descrizione:

Questa pinza ER è utilizzata per fresatrici CNC e macchine per incisione con sistema di bloccaggio.

La pinza deve essere posizionata sul dado del mandrino prima di essere inserita nel mandrino stesso.

Istruzioni per l'installazione e la rimozione:
Posizionare la pinza sul dado, ruotarla leggermente e attendere che la parte sporgente del dado si innesti nella scanalatura dell'anello di ritegno. Spingere la pinza uniformemente per inserirla nel dado.

Installare la pinza e il dado insieme sul corpo del mandrino o sul mandrino della macchina utensile.

Posizionare l'utensile per incisione nel foro di bloccaggio e serrare il dado con una chiave fino a quando l'utensile non è saldamente fissato. Quando si sostituisce l'utensile per incisione, allentare il dado con una chiave per sganciare il mandrino e l'utensile. Rimuovere l'utensile di incisione, spingere fuori la pinza e, se necessario, sostituirla con una pinza di dimensioni diverse. Specifiche: Modello: ER20 Diametro di serraggio: 8 mm Materiale: acciaio 40Cr Precisione: 0,015 mm / 0,0006 pollici Altezza totale: 31,5 mm / 1,24 pollici Diametro esterno (massimo): 21 mm / 0,83 pollici Contenuto della confezione: 1 x pinza a molla
