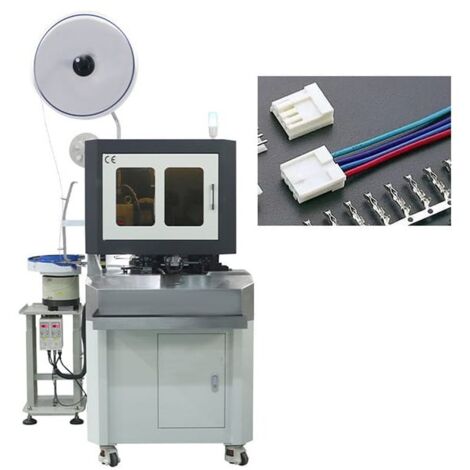

Macchina automatica per crimpatura, inserimento del connettore su un lato

Codice ErreBi: 67105
Codice produttore: RBEW5345
Produttore: ErreBi Group
TEMPI DI CONSEGNA PER ARTICOLI NON DISPONIBILI: 60GG. PER CONSEGNE URGENTI ENTRO 3 SETTIMANE CONTATTACI IN PRIVATO
VENDUTA CON COVER DI PROTEZIONE


Vendita al pezzo

La RBEW5345 è una macchina automatica progettata per la lavorazione di cavi multipolari e cavi piatti, in grado di integrare diverse fasi del processo di terminazione all'interno di un'unica soluzione produttiva.
La macchina permette di eseguire in modo automatizzato la spelatura dei conduttori, la crimpatura dei terminali e il successivo inserimento dei terminali nel connettore, riducendo le operazioni manuali necessarie durante l'assemblaggio del cablaggio.
È particolarmente indicata per produzioni ripetitive nelle quali è necessario lavorare cavi con più conduttori, mantenendo una buona uniformità del processo e aumentando la produttività rispetto alla lavorazione manuale delle singole fasi.

Processo di lavorazione integrato
La RBEW5345 concentra in un'unica macchina le principali operazioni necessarie alla preparazione e terminazione del cavo.
Il sistema gestisce il cavo durante il ciclo di lavorazione ed esegue la preparazione dei conduttori, la spelatura, la crimpatura dei terminali e il loro inserimento nel connettore.
Questa configurazione consente di ridurre la movimentazione del semilavorato tra diverse postazioni e di semplificare il processo produttivo, risultando particolarmente interessante per la produzione in serie di cablaggi elettrici.

Lavorazione di cavi multipolari e cavi piatti
La macchina è progettata specificamente per la lavorazione di cavi multipolari, cavi flat e configurazioni similari.
Il campo di lavorazione dichiarato comprende conduttori da AWG32 fino ad AWG18, permettendo quindi l'impiego della macchina per numerose applicazioni con conduttori di piccola sezione.
La distanza tra i terminali supportata è compresa tra 1,0 e 3,96 mm.

Spelatura e crimpatura automatizzate
La RBEW5345 automatizza operazioni che, nei processi tradizionali, richiederebbero diverse lavorazioni separate.
La lunghezza di spelatura sul lato A può essere impostata nel campo 1–7 mm.
L'integrazione della fase di crimpatura permette inoltre di preparare i singoli conduttori per il successivo inserimento nel relativo connettore senza dover trasferire manualmente il cavo tra differenti macchinari.

Inserimento automatico dei terminali nel connettore
Uno degli elementi più interessanti della RBEW5345 è l'integrazione della fase di inserimento dei terminali nell'housing del connettore.
Dopo la preparazione e la crimpatura, il processo prosegue con l'inserimento del terminale nel connettore, consentendo di concentrare più operazioni della produzione del cablaggio all'interno dello stesso ciclo.
L'automazione di questa fase contribuisce a ridurre le operazioni manuali ripetitive e rende la macchina particolarmente adatta alla produzione seriale.

Elevata capacità produttiva
La capacità produttiva dichiarata è di circa 400–550 pezzi/ora, in funzione della configurazione del prodotto e delle condizioni di lavorazione.
Questa produttività rende la RBEW5345 una soluzione adatta alle aziende che devono gestire volumi medio-alti e desiderano automatizzare operazioni normalmente distribuite tra più postazioni.

Controllo con inverter
La macchina utilizza un sistema di controllo a conversione di frequenza, studiato per ottenere partenze e arresti progressivi.
Questa gestione consente movimenti più regolari durante il ciclo e contribuisce a limitare le sollecitazioni meccaniche generate dalle continue fasi di avvio e arresto.

Principali vantaggi
• Processo automatico integrato di spelatura, crimpatura e inserimento nel connettore
• Progettata per cavi multipolari e cavi piatti
• Campo di lavorazione da AWG32 a AWG18
• Distanza terminali da 1,0 a 3,96 mm
• Lunghezza di spelatura lato A da 1 a 7 mm
• Capacità produttiva indicativa di 400–550 pezzi/ora
• Riduzione delle lavorazioni manuali e dei passaggi tra diverse postazioni
• Processo più razionale per produzioni ripetitive di cablaggi
• Controllo a conversione di frequenza per partenze e arresti progressivi
• Adatta all'integrazione in reparti dedicati alla produzione di cablaggi elettrici

Dati tecnici
Modello: RBEW5345
Tipologia di cavo: cavi multipolari, cavi piatti e similari
Campo di lavorazione: AWG32–AWG18
Distanza terminali: 1,0–3,96 mm
Lunghezza di spelatura lato A: 1–7 mm
Capacità produttiva: circa 400–550 pezzi/ora
Precisione di taglio: ± (0,2% × L + 1) mm
Pressione aria: 0,5–0,7 MPa
Dimensioni macchina: 1221 × 1000 × 1700 mm
Peso: circa 360 kg

Scheda Tecnica

Tipologia di prodotto: Macchina per l'inserimento del connettore
Tensione/Frequenza: AC: 110-220V, 50/60Hz
Dimensione: 1221x1000x1700 (L x W x H)
Sezione del cavo AWG: 32 - 18 AWG
Pressione dell'aria: 0.5 - 0.7 MPa
Produttività: 400 - 500 pz/h
