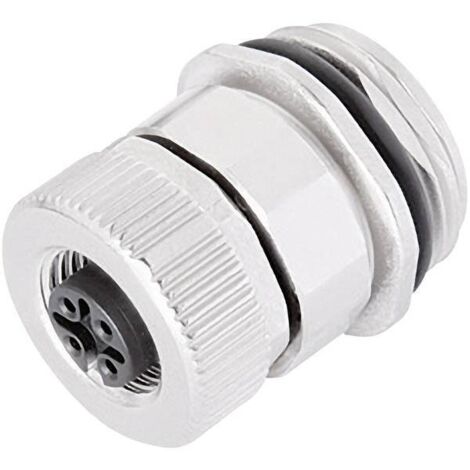

binder 99-0434-500-05 Connettore circolare Presa Tot poli: 5 Serie (connettore circolare): 713 1 pz.
'/%3E%3C/svg%3E)
Questi articoli potrebbero interessarti !
Confronta con articoli simili
Informazioni sul prodotto
Descrizione
| Angolo di connessione | 180 ° |
| Collegamento (Componenti) | Morsetto a vite |
| Corrente nominale | 125 A |
| Materiale di contatto | Au |
| Numero Poli (num) | 5 |
| Serie (connettore circolare) | 713 |
| Sezione Max | 1.5 mm² |
| Struttura connettore | Presa |
| Tensione nom. | 250 V |
| Tipo di protezione | IP67 |
M12 con connettori a flangia morsetto con contatto a vite serie 713
In diverse applicazioni il montaggio del connettore di collegamento avviene solo dopo il cablaggio elettrico. Ciò significa che il cavo o i cavetti sono già cablati all'interno del dispositivo e sporgono dalla piastra frontale. L'adattatore del connettore viene fissato con dado all'alloggiamento del cliente o avvitato nella filettatura M20 x 1,5. Successivamente vengono inseriti i cavetti nel contatto a vite del morsetto del connettore e l'inserto del connettore viene avvitato all'adattatore. La testa del connettore a 4 e 5 poli può essere posizionata in 4 x 90° per l'installazione. Ciò permette di determinare la direzione di passaggio del cavo di un connettore di accoppiamento angolato. Ma anche quando si collegano cavi o cavetti diversi, i contatti di bloccaggio a vite consentono un facile montaggio sul campo. Grazia all'ampia sezione trasversale di 1,5 mm², nelle versioni a 4 e 5 poli è possibile trasmettere flussi fino a 8 A. In questo modo, questi connettori a flangia sono anche utilizzabili per le versioni di potenza codificate con A.
Requisiti di sistema
null
Caratteristiche
- MarcheBINDER
- Tensione elettrica250 V
- Intensità di corrente125 A
- MaterialeMetallo
- ColoreBianco
