KIT SENSORE M5 STACK U030 1 PZ(I)

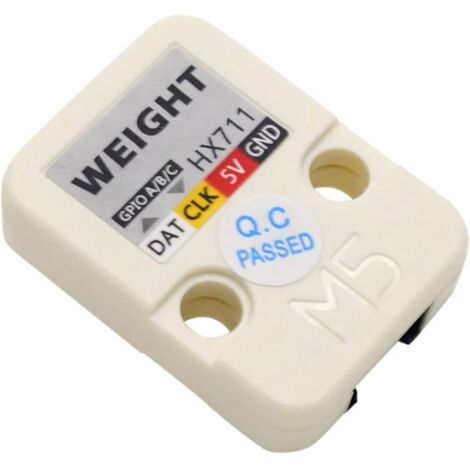

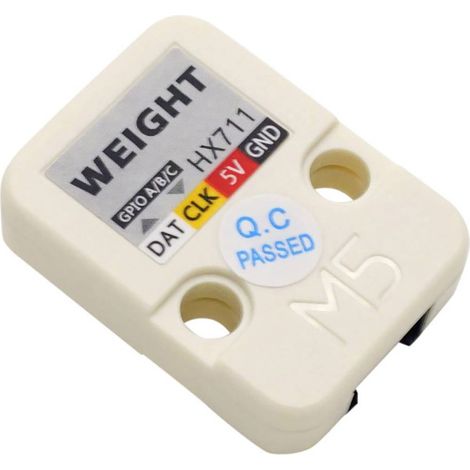

Interfaccia di pesatura M5Stack

L'interfaccia di pesatura della serie M5Stack ha un chip integrato a 24 bit A / D HX711, sviluppato appositamente per le bilance elettroniche. Il multiplexer d'ingresso seleziona l'ingresso differenziale del canale A o B per l'amplificatore di guadagno programmabile a basso rumore (PGA). Il canale A può essere programmato con un guadagno di 128 o 64, corrispondente ad una tensione di ingresso differenziale di ± 20 mV o ± 40 mV quando un'alimentazione a 5 V è collegata al pin di alimentazione analogica dell'AVDD. Il canale B ha un guadagno fisso di 32. Per la scheda interna è nessuna programmazione. Tutti i controlli HX711 sono collegati tramite i pin. Ad esempio, collegare un sensore di pressione al canale A e poi utilizzare lo schermo M5Core per visualizzare i dati del peso. Testo tradotto automaticamente

Punti di forza e dettagli

Due canali di ingresso differenziali selezionabili
A basso rumore attivo on-PGA con amplificazione selezionabile da 32, 64 e 128
Controllore di alimentazione on-chip per celle di carico analogiche e alimentazione ADC
Oscillatore on-chip che non richiede alcun componente esterno con cristallo esterno opzionale
On-Chip Power-On-Reset
Semplice controllo digitale e interfaccia seriale: controllo a penna, nessuna programmazione necessaria
Velocità dei dati di uscita selezionabili 10 PLC o 80 PLC
Rifiuto simultaneo dell'alimentazione a 50 e 60 Hz
Consumo di corrente compreso il regolatore di alimentazione analogico su chip: funzionamento normale <1,5 mA, mancanza di alimentazione <1 uA
Tensione d'esercizio: da 2,6 - 5,5 V
Intervallo temperatura di esercizio: -40 - +85 ℃
16 poli alloggiamento SOP-16
Piattaforma di programmazione: Arduino, UIFlow (Block, Python)
Due fori compatibili con Lego

Incluso nella consegna

1x interfaccia di pesatura, 1 x Cavo Grove
