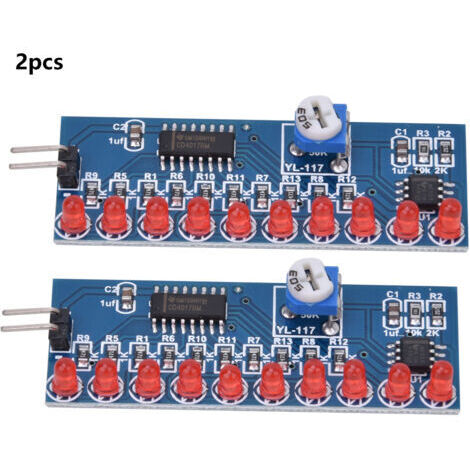

Kit di assemblaggio elettronico fai-da-te con modulo LED NE555+CD4017 per effetti di inseguimento e flusso d'acqua.
Di cui eco-partecipazione 0,01 € IVA incl
Venduto da NEW Crediri
Questi articoli potrebbero interessarti !
Confronta con articoli simili
Informazioni sul prodotto
Descrizione
Funzione:
1. Composto principalmente da un circuito di generazione del clock e un circuito contatore decimale.2. Il multivibratore auto-eccitante, con il NE555 come nucleo, carica il condensatore C1 attraverso R2, R3 e R4 tramite l'alimentatore. Quando C1 inizia a caricarsi, il pin 2 del NE555 è sempre basso, quindi il pin di uscita 3 è alto. Quando l'alimentatore è caricato alla tensione di alimentazione 2/3 tramite R2, R3 e R4, il livello del pin di uscita 3 passa da alto a basso e il tubo di scarica interno del NE555 viene attivato. Il condensatore C1 viene scaricato attraverso i pin 7 di R4, R3 e NE555. Finché la tensione ai capi di C1 non è inferiore a 1/3 della tensione di alimentazione, il livello dei 3 pin del NE555 passa da basso ad alto. C1 viene quindi ricaricato e il ciclo forma un'oscillazione.
3. Il tempo di carica è: 0,695 (R2+R3+R4)C1, il tempo di scarica è: 0,695 (R4+R3)C1. R4 può essere regolato per controllare la frequenza di uscita dell'oscillatore e il segnale di clock del NE555 viene continuamente aggiunto al pin 14 del CD4017.
4. Dieci LED sono collegati alle 10 uscite del CD4017. Quando le 10 uscite del CD4017 generano alternativamente un livello alto sotto l'influenza del segnale di clock, D1 a D10 si accendono in sequenza per creare un effetto luce acqua.
5. Regolare R4 per controllare la velocità di flusso della luce LED.
Specifiche:
Tipo di articolo: Luce a flusso d'acquaTensione: 2,5 ~ 14,5 V
Dimensioni: 5,4 x 2,1 cm / 2,13 x 0,83 pollici
Spessore: 1,6 mm
Contenuto della confezione:
2 x ModuloCaratteristiche
- MarcheULISEM
- Peso100 g
- MaterialeABS
- Controllo tramite app mobileNo
- Referenza ManoManoME101866417
