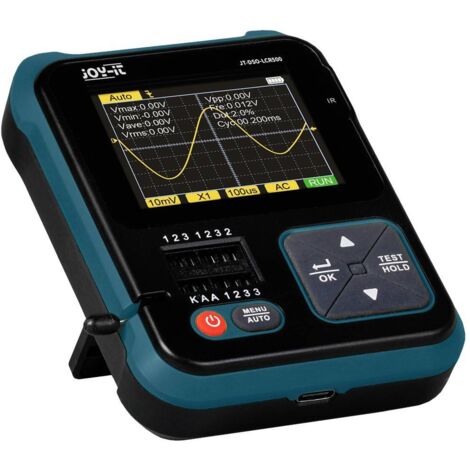

Joy-it DSO-LCR500 Oscilloscopio, Generatore di segnale, Tester componenti 1 kHz - 100 kHz Triangolare, Puls, Quadra, Si

SPECIFICHE DELL'OSCILLOSCOPIO
Frequenza di campionamento: 10 MS/s.
Larghezza di banda analogica: Da 0 a 500 kHz
• Resistenza d'ingresso: 1 MΩ
Accoppiamento: CA/CC
Intervallo di tensione di prova
1:1: 80Vpp (- 40 V - 40 V)
10:1: 800Vpp (- 400 V - 400 V)
Sensibilità verticale: 10 mV/Div - 10 V/Div
Intervallo di tempo orizzontale: 10 μs - 10 s.
Modalità trigger automatica, normale, singola
Tipo di trigger fronte discendente, fronte ascendente
Componenti misurabili
HFE maggiore di 10, HFE minore di 600
Fattore di guadagno (HFE),
Tensione emettitore base (UBE)
Corrente di sbarramento collettore-emettitore
(Iceo, ICES),
Caduta di tensione di passaggio del diodo di protezione (UF)
Diodi
Caduta di tensione di passaggio inferiore a 5 V,
capacità di transizione,
Corrente di sbarramento
Diodi Zener
1-2-3: Caduta di tensione di passaggio,
Tensione di passaggio nella direzione di blocco
Intervallo di prova: Da 0,01 a 4,5 V
K-A-A: Tensione di passaggio in
Direzione di blocco
Intervallo di prova: 0,01 - 24 V.
Transistor di campo difettoso
JFET: Capacità gate (CG), corrente di drain (ID at Vgs), caduta di tensione di pre-funzionamento del diodo di protezione (UF)
IGBT: Corrente di drain (ID at Vgs), caduta di tensione in avanti del diodo di protezione (UF)
MOSFET: Tensione di accensione (VT), capacità gate (CG), resistenza drain-source (RDS), caduta di tensione di pre-picco del diodo di protezione (UF)
Raddrizzatore al silicio e triodi tiristori
Tensione di accensione kl. 5 V
Corrente trigger gate kl. 6 mA
Tensione gate

Condensatori: Capacità 25 pF - 100 mF, fattore di perdita (Vloss)
Resistenze: 0,01 Ω - 50 MΩ
Bobine: 10 UH - 1000 UH
Valore di induttanza, resistenza di corrente continua
Batterie: Valore di tensione 0,01 - 4,5 V, polarità positiva e negativa
Tensione in ingresso: 0 - 16 V
GENERATORE DI SEGNALE
Onda sinusoidale: 1 - 100 kHz, 0 - 3,3 V, 50%
Onda quadra: Da 1 a 100 kHz, 3,3 V, 50%
Onda pulsata: Da 1 a 100 kHz, 3,3 V, 0 - 100%
Onda triangolare: 1 - 100 kHz, 0 - 3,3 V, 50%
Albero a denti di sega: 1 - 100 kHz, 0 - 3,3 V, 0 - 100%
Funzioni aggiuntive
Misurazioni DS18B20
Misurazioni DHT11
Decodifica a infrarossi protocollo NEC
Visualizzazione del codice utente e dei dati, visualizzazione della forma d'onda a infrarossi
Funzioni di prova: Prova di continuità, tensioni fino a 40 V.

Portatile 3-in-1, oscilloscopio digitale, tester per componenti, generatore di segnale, SMD, LCR500

Il DSO-LCR500 combina i vantaggi di un oscilloscopio digitale e quelli di un tester per componenti multifunzione in un alloggiamento compatto e di alta qualità. Utilizzando l'oscilloscopio digitale, gli ambiziosi portacavi possono valutare i segnali dipendenti dal tempo, senza dover ricorrere a costose tecnologie di misurazione. Il tester per componenti multifunzione consente inoltre il riconoscimento rapido e automatico dei componenti. Inoltre, il nostro DSO-LCR500 dispone di funzioni aggiuntive e utili come un generatore di segnale, un decoder di segnale a infrarossi e la misurazione di diodi Zener, sensori DS18B20 e sensori DHT11. Il dispositivo è dotato di una batteria ricaricabile da 1500 mAh, che può essere ricaricata comodamente tramite USB-C. Il supporto integrato e pieghevole facilita ulteriormente il funzionamento. L'ampia fornitura comprende, tra l'altro, puntali di prova SMD, morsetti di prova, sonda, cavo a coccodrillo e adattatore BNC. Testo tradotto automaticamente

Caratteristiche

Funzioni Oscilloscopio digitale Tester componenti Prova di continuità Generatore di segnali Misurazione di diodi Zener Misurazione di sensori DS18B20 Misurazioni di sensori DHT11 Decoder a infrarossi Funzione di supporto integrata per un supporto pieghevole di 90° Batteria ricaricabile al litio 1500 mAh, ricaricabile tramite USB-C. Display a colori TFT da 2,4, retroilluminazione a LED, 320x240 pixel Inglese, tedesco

Incluso nella consegna

Apparecchio di misura Istruzioni Cavo USB C. 3 morsetti di prova 3 puntali di prova SMD Sonda Cavo con morsetto a coccodrillo Adattatore BNC
