Janitza UMG 96-PQ-L, 90-277V

Collegamento: morsetti a vite
Misurazione della tensione
Sistemi a 4 conduttori trifase con tensioni nominali fino a 417 V / 720 V. (+-10%) conforme a IEC 347 V / 600 V (+-10%) UL
Sistemi a 3 conduttori trifase con tensioni nominali fino a 600 V (+10%)
Sistema monofase a 2 conduttori con tensioni nominali fino a 480 V (+-10%)
CATEGORIA DI SOVRATENSIONE 600 V CAT
Tensione ad impulso nominale 6 kV
Protezione della misurazione della tensione 1 - 10 A (con approvazione IEC/UL)
Campo di misura L-N 01).. 600 VRMS (sovratensione max. 800 VRMS)
Campo di misura L-L 01).. 1040 VRMS (sovratensione max. 1350 VRMS)
Risoluzione 0,01 V fattore di cresta 2,45 (relativo all'intervallo di misura) Impedenza 3 MΩ/fase
Consumo energetico ca. 0,1 VA
Frequenza di campionamento 13,67 kHz
Frequenza dell'oscillazione di base - risoluzione 45 Hz .. 65 Hz 0,01 Hz
Analisi di Fourier 1. 65. Armoniche

Misurazione della corrente
Corrente nominale 5 A
Intervallo di misura 0,005 .. 6 bracci
Fattore CREST 2 (da 0 a 6 bracci)
Categoria di sovratensione: 300 V/CAT II
Tensione ad impulso nominale 2 kV
Potenza assorbita circa 0,2 VA (Ri=5 MΩ)
Sovraccarico per 1 sec. 60 A (sinusoidale)
Risoluzione 0,1 mA (display 0,01 A)
Frequenza di campionamento 13,67 kHz
Analisi di Fourier 1. 65. Armoniche

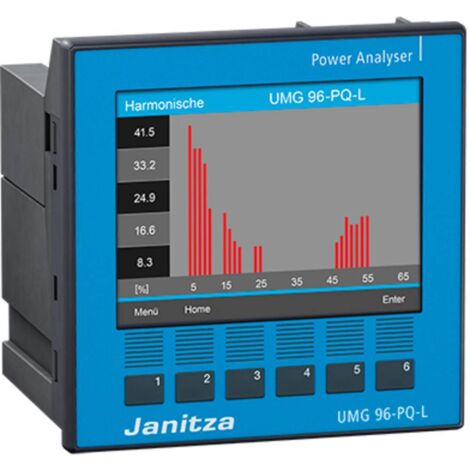

Power Analyser UMG 96-PQ-L 90-277V

L'UMG 96-PQ-L ha ampliato la serie 96 di una serie di utili funzioni. L'analizzatore di rete modulare si distingue per un'ampia memoria che, grazie a una speciale compressione dei dati, offre fino a 15 anni di spazio di memoria. Grazie alla suddivisione della memoria, il lungo tempo di memorizzazione di corrente, potenza e COS viene mantenuto anche con una misurazione della qualità della tensione ad alta risoluzione. I vostri dati sono quindi sicuri. Sia che si tratti di monitoraggio della temperatura, analisi della qualità della tensione o monitoraggio della corrente differenziale, UMG 96-PQ-L offre le funzioni adatte a tutte le applicazioni e può essere utilizzato nelle immediate vicinanze di aree residenziali e commerciali grazie a EMC classe B. Tramite il display grafico a colori è possibile visualizzare tutti i valori in modo semplice e comodo. Inoltre, UMG 96-PQ-L offre la possibilità di utilizzare moduli a innesto che ampliano la gamma di funzioni. Testo tradotto automaticamente
