Impianto idraulico completo per piscina interrata 10x4 Kit Top

Sistema idraulico per piscina interrata privata

Disponibile in 3 diversi kit e accessori

L’impianto idraulico ed elettrico è perfetto per piscine private ed è disponibile in diverse tipologie a seconda delle proprie esigenze.

Per funzionare correttamente, questo sistema idraulico completo, necessita di un esatto posizionamento del locale tecnico, a una distanza massima di 3 mt. Ugualmente occorre collocare la pompa di filtrazione al medesimo livello del piano base della vasca. Se la distanza è superiore a quella indicata, bisognerà integrare una tubazione semirigida e analizzare l’idoneità del gruppo filtrante.

Per il progetto dell’impianto idraulico e di filtrazione è possibile scegliere tra 3 diverse proposte:

• Kit base, caratterizzato dal sistema idraulico e di filtrazione;
• Kit gold, completo del set precedente con luci e quadro elettrico;
• Kit top, dotato dell’impianto idraulico, di filtrazione, luci, quadro tecnico e sterilizzatore al sale con regolatore di pH.

Per coloro che acquisteranno uno di questi kit riceveranno il disegno esecutivo realizzato da un nostro ingegnere con le quote d’installazione dei vari accessori.

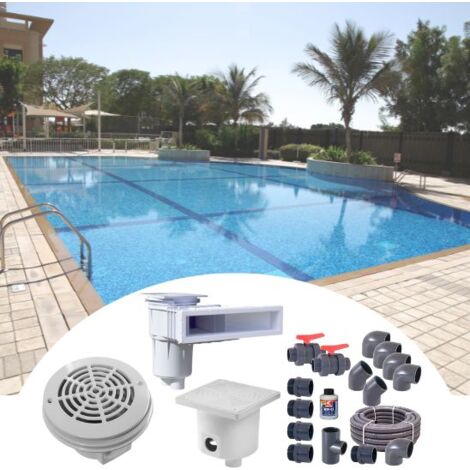

Tutti i kit sono completi di 2 skimmer sfioratore Hayward in ABS completi di cestello raccogli impurità e coperchio ispezionabile, 2 pozzetti di fondo in ABS indispensabili per lo svuotamento della piscina e per diversificare la modalità di filtrazione, 3 bocchette di immissione necessari per il ricircolo dell’acqua, una presa a spazzola o aspirafango da collegare al tubo flessibile per una corretta pulizia della piscina interrata e un regolatore di livello, accessorio che permette di compensare la naturale evaporazione dell’acqua, per evitare che un livello d’acqua troppo basso provochi sia un’entrata d’aria nello skimmer che il blocco della pompa di filtrazione.

Modelli di impianto idraulico per piscina interrata

Esploso dei componenti

Kit Base

• 8 Gomiti ad incollaggio FF a 90° Ø 50
• 5 Gomiti ad incollaggio MF a 90° Ø 50
• 6 Collari per tubo di plastica 50
• 4 T femmina da incollare Ø 50
• 3 Raccordi da 2x50 mm filetto/incollaggio
• 12 Valvole sfera da incollare Ø 50
• 5 Mt Tubo PVC rigido ø 50
• 1 Colla Tangit con pennello da 250 gr
• 2 Rotoli di nastro teflon professionale
• 125 mt Tubo PVC flessibile da Ø 50
• 5 Passanti a muro in ABS per piscine in cemento L 250 mm e attacchi F ø 50 mm e F ø2
• Collettore professionale aspirazione a 4 vie in pvc diametro 90 mm
• Collettore professionale immissori a 3 vie in pvc diametro 90 mm (si collegano i 3 immissori)
• 2 Collari diametro 90 mm per collettore
• 5 Bocchettoni filetto/incollaggio da 11/2 x 50 mm
• Motore da 1,00 CV con pre filtro
• Filtro a sabbia da 14 m3 nominali
• Base per filtro a sabbia completo
• 150 Kg di sabbia quarzifera con granulometria 0,4-0,8 mm

Kit Gold

• 8 Gomiti ad incollaggio FF a 90° Ø 50
• 5 Gomiti ad incollaggio MF a 90° Ø 50
• 6 Collari per tubo di plastica 50
• 4 T femmina da incollare Ø 50
• 3 Raccordi da 2x50 mm filetto/incollaggio
• 12 Valvole sfera da incollare Ø 50
• 5 Mt Tubo PVC rigido ø 50
• 1 Colla Tangit con pennello da 250 gr
• 2 Rotoli di nastro teflon professionale
• 125 mt Tubo PVC flessibile da Ø 50
• 7 Passanti a muro in ABS per piscine in cemento L 250 mm e attacchi F ø 50 mm e F ø2
• Collettore professionale aspirazione a 4 vie in pvc diametro 90 mm
• Collettore professionale immissori a 3 vie in pvc diametro 90 mm (si collegano i 3 immissori)
• 2 Collari diametro 90 mm per collettore
• 5 Bocchettoni filetto/incollaggio da 11/2 x 50 mm
• 2 Bocchette di immissione a parete filettata 2” esterno - Ø 50 mm interno a incollaggio
• 2 Pozzetti di ispezione da montare in prossimità dei fari
• 2 Fari a led Bianchi o RGB
• 1 Quadro elettrico Hayward monofase con trasformatore per fari incluso
• Motore da 1,00 CV con pre filtro
• Filtro a sabbia da 14 m3 nominali
• Base per filtro a sabbia completo
• 150 Kg di sabbia quarzifera con granulometria 0,4-0,8 mm

Kit Top

• 8 Gomiti ad incollaggio FF a 90° Ø 50
• 5 Gomiti ad incollaggio MF a 90° Ø 50
• 6 Collari per tubo di plastica 50
• 4 T femmina da incollare Ø 50
• 3 Raccordi da 2x50 mm filetto/incollaggio
• 15 Valvole sfera da incollare Ø 50
• 5 Mt Tubo PVC rigido ø 50
• 1 Colla Tangit con pennello da 250 gr
• 2 Rotoli di nastro teflon professionale
• 125 mt Tubo PVC flessibile da Ø 50
• 7 Passanti a muro in ABS per piscine in cemento L 250 mm e attacchi F ø 50 mm e F ø2
• Collettore professionale aspirazione a 4 vie in pvc diametro 90 mm
• Collettore professionale immissori a 3 vie in pvc diametro 90 mm (si collegano i 3 immissori)
• 2 Collari diametro 90 mm per collettore
• 5 Bocchettoni filetto/incollaggio da 11/2 x 50 mm
• 2 Bocchette di immissione a parete filettata 2” esterno - Ø 50 mm interno a incollaggio
• 2 Pozzetti di ispezione da montare in prossimità dei fari
• 2 Fari a led Bianchi o RGB
• 1 Quadro elettrico Hayward monofase con trasformatore per fari incluso
• Sterilizzatore al sale Hayward con incluso il sensore di flusso
• Pompa peristaltica per la gestione del pH
• 1 Curva ad incollaggio FF da 50 mm
• 2 mt di tubo rigido
• Riduzione corta
• 1 Riduttore 75x63x50
• Motore da 1,00 CV con pre filtro
• Filtro a sabbia da 14 m3 nominali
• Base per filtro a sabbia completo
• 150 Kg di sabbia quarzifera con granulometria 0,4-0,8 mm
