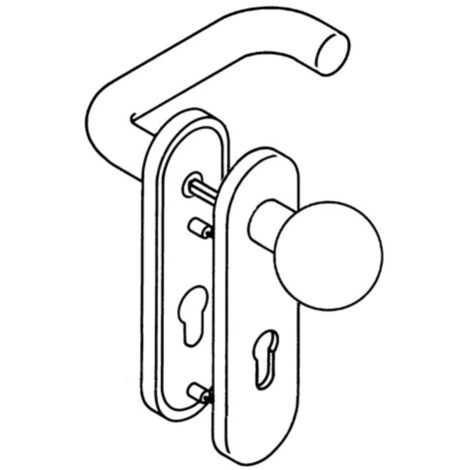

HEWI FS-Guarnizione 111R13.113 Ku.90 D/K TS 38-48mm PZ rd DIN L/R - 111R13.113 90

In tecnica R con placche secondo DIN 18255 e DIN EN 1906 in poliammide, superficie lucida, composta da: pomolo modello 123.23R in poliammide e maniglia a U in poliammide con anima in acciaio continua fino all'estremità della maniglia, interamente colorata, diametro 20 mm, con guida di innesto e scanalatura di arresto, montaggio tramite semplice inserimento delle maniglie nelle sottostrutture premontate sulla porta. L'arresto può essere rilasciato nuovamente tramite una chiave di smontaggio. La maniglia soddisfa i requisiti della DIN EN 179 e DIN 18040. Sottostruttura della placca in composito plastica-acciaio inossidabile, utilizzabile sia a DIN sinistra che a DIN destra. Cuscinetto girevole fisso delle maniglie con bloccaggio automatico a 360 gradi e punto di appoggio da 5 mm come cuscinetto scorrevole esente da manutenzione con zona di compensazione elastica e secondo punto di appoggio nel collo della maniglia. Avvitamento nascosto e anti-allentamento con viti M4 e combinazione di viti a bussola e perni di supporto. Coperchio della placca in poliammide, interamente colorato, 46 x 180 mm, 13 mm di altezza, curvo, 1,5 mm di spessore. Distanza 72 mm, foratura PZ, per spessori porta 38-48 mm. Progettato e testato per il settore degli oggetti, categoria d'uso secondo DIN EN 1906 Classe 4 Guarnitura tagliafuoco con perno quadro da 9 mm, secondo DIN 18273. Lunghezza maniglia 138 mm. Guarnitura a cambio. Ulteriori caratteristiche tecniche: Integrazione: D/K. Cuscinetto: a rotazione fissa. Quadrato: 9mm. Caratteristiche: Versione: Guarnitura a cambio. Superficie: 90 nero profondo. Materiale: Plastica. Per spessore porta: 38-48 mm. Omologazione: DIN EN 179. Direzione di battuta: DIN sinistra / destra. Foratura: PZ. Larghezza: 46 mm. Lunghezza: 168 mm. Categoria d'uso: 4. Perno: Perno pieno. Tecnica di fissaggio: Tecnica R. Copertura: arrotondata. Spessore placca: 11 mm. Lunghezza maniglia: 138 mm. Tipo: Placca corta. Fissaggio maniglia: Perno di cambio. Profondità maniglia: 65,5 mm. Forma: Pomolo a sfera. Numero colore: 90. Norma: DIN 18273. Modello: 111R13.113. Distanza: 72 mm. Marca: HEWI.
