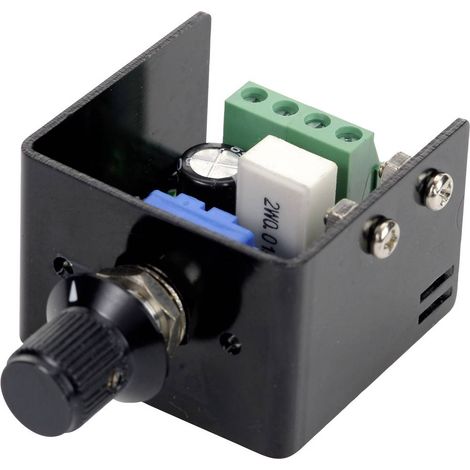

H-Tronic Regolatore di velocità DC 24 V/DC

Carico max. ammissibile: 5 A
Temperatura dissipatore: 12 V/ 5A: circa 50°C 24V/5A: circa 75° C
Limitazione corrente: regolabile da 0,2 a 5 A
Regolazione del numero di giri da 0 - 100%

Regolatore del numero di giri HB 646 12/24 V 5A

Questo regolatore del numero di giri è stato progettato appositamente per motori elettrici a bassa tensione. I principali ambiti di utilizzo sono la regolazione continua del numero di giri di velocità per trapani a corrente continui, modellini di automobili, motori per tergicristalli e utensili elettrici. A causa del controllo della durata dell'impulso, che funziona con una frequenza di circa 20 kHz, la perdita di potenza rimane bassa anche a basse velocità. Utilizzando un transistor a MOSFET, la corrente di uscita può essere regolata in continuo da 0 a 5A con un potenziometro che protegge l'elettronica in caso di blocco improvviso del motore. L'intervallo di regolazione del motore va dall'arresto totale fino al regime massimo. Con un altro potenziometro aggiuntivo, il dispositivo offre la possibilità di impostare la stabilizzazione della velocità indipendente dal carico. Ciò evita perdite di coppia e di velocità a carichi più elevati e garantisce un funzionamento regolare anche a basse velocità.

Punti di forza e dettagli

Elevata frequenza di clock (circa 20kHz), in questo modo il funzionamento è silenzioso
Elevato rendimento grazie all'utilizzo di Power MOSFET
Limitazione di corrente elettrica regolabile
I x R e compensazione del controluce

Requisiti di sistema

null

Note

Documentazione in lingua Tedesca Illustration similar.
