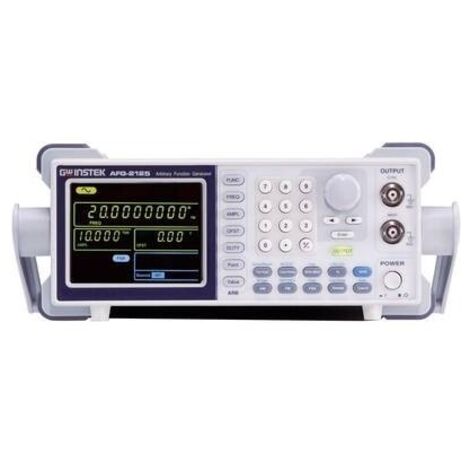

GW Instek AFG-2105 Generatore di funzioni 0.1 Hz - 5 MHz 1 canale Arbitrario, Sinuosidale, Quadra, Rumore, Triangolare

Modulazione AM/FM/FSK: 2 mHz - 20 kHz

Generatore di funzioni arbitrarie AFG-2105

Il generatore di funzione AFG-2105 con generazione del segnale digitale (DDS) offre una larghezza di banda di 5 MHz. La dotazione comprende i segnali standard sinusoidale, quadra, rampa, rumore e 20 MSa/s con forma d'onda arbitrarie 10 bit risoluzione verticale. Inoltre, sono disponibili le funzioni di modulazione AM/FM/FSK, sweep e di frequenza. Il monitor a colori LCD da 8,89 cm consente di visualizzare tutti i parametri delle forme d'onda e le impostazioni. Un'interfaccia USB può essere utilizzato per il controllo remoto di un computer. La forma d'onda arbitraria può essere generata tramite il software PC® scaricabile liberamente e trasmessa al generatore.

Punti di forza e dettagli

Larghezza di banda 0,1 Hz - 5 MHz
Generatore arbitrario 20 MSa/s
Produzione di segnale digitale diretta (DDS)

Caratteristiche

Rapporto impulso/pausa per segnale a onda rettangolare regolabile
Impostazione della forma d'onda- Parametri su tastiera e manopola
Visualizzazione contemporanea di ampiezza, offset CC e una variabile funzione sul display
10 Locazioni della memoria impostate
10 Memorie a forma del segnale 4 k punti, non volatile.

Incluso nella consegna

2 cavi di misura (BNC - BNC)
Cavo di rete
Istruzioni per l'uso (GB)
Istruzioni brevi.

Requisiti di sistema

[]

Note

Il software per PC® per la creazione del segnale arbitrario in Internet è disponibile nell'area download. Illustration similar.
