Descrizione generale

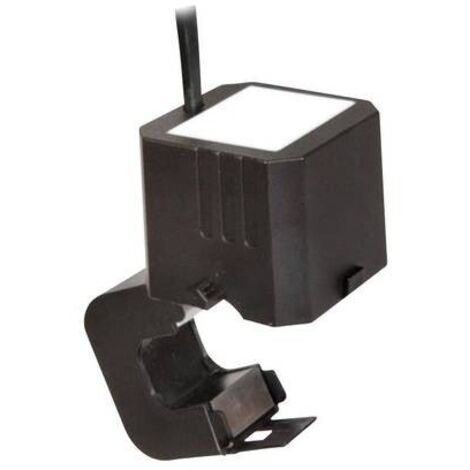

Il trasformatore di corrente Gossen Metrawatt SC40-C 300/5A è progettato per la conversione del cavo, ideale per applicazioni in spazi ristretti e difficilmente accessibili. Grazie alla sua struttura compatta e ai semi-nuclei separabili, l'installazione è semplice e veloce, senza necessità di interrompere il percorso di corrente. Questo dispositivo è particolarmente utile quando è necessario potenziare un dispositivo di misura in modo pratico.Specifiche tecniche
- Corrente primaria: 300 A
- Corrente secondaria: 5 A
- Potenza: 1 VA
- Classe di precisione: 1
- Dimensioni: larghezza 44,5 mm, lunghezza 49 mm, altezza 67,2 mm
- Peso: 360 g
- Ø ingresso cavo: 28 mm
- Temperatura ambiente: -10 °C ... +55 °C
- Temperatura di immagazzinaggio: -20 °C ... +70 °C
- Umidità relativa: 5% ... 85% (senza condensa)
- Grado di protezione: IP20
- Norma: IEC 61869-2:2012
- Materiale alloggiamento: PA 6.6, UL94: V2
Compatibilità e accessori
- Incluso: cavo di collegamento da 0,5 m
- Incluso: 2 fascette fermacavi resistenti ai raggi UV per il fissaggio
- Incluso: istruzioni per l’uso
Installazione
Il trasformatore è dotato di semi-nuclei divisibili che facilitano l'installazione sul cavo o sulla guida. Il fissaggio del cavo primario è garantito a livello costruttivo, con un chiaro rumore di clic udibile al momento del montaggio. Le fascette fermacavi resistenti ai raggi UV forniscono un ulteriore supporto per un montaggio sicuro.Utilizzo
Questo trasformatore di corrente è ideale per applicazioni in cui l'interruzione del percorso di corrente è problematica. Consente l'integrazione successiva senza interrompere l'alimentazione, rendendolo perfetto per l'uso in ambienti industriali e commerciali.Altre informazioni
- Corrente nominale termica di breve durata (Ith): 60 x Ipr/1 s
- Corrente nominale termica continua (Icth): 100%
- Livello di isolamento nominale: 0,72/3/- kV
- Frequenza di isolamento: 50/60 Hz
- Classe di isolamento: E (120 °C)
