Gira Attuatore dimmer 4f REG Kmf KNX Secure [202500], 2025 00

Gira Attuatore dimmer 4f REG Kmf KNX Secure [202500], 2025 00

• Produttore: GIRA
• Cod. art.: 2025 00

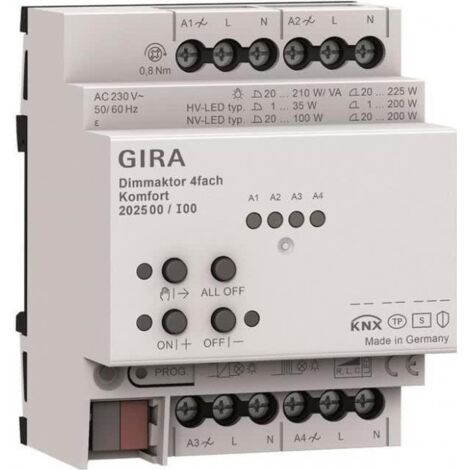

Gira attuatore dimmer 4f REG Kmf KNX Secure [202500], 2025 00

Attuatore dimmer 4 canali REG Kmf KNX Secure [202500]

Attuatore dimmer a 4 canali Komfort per KNX
4 ,x ,225 ,W/VA

Gira KNX ,System

REG

 ,

Caratteristiche:

- Attuatore dimmer con accoppiamento bus integrato.

- Accensione e regolazione della luminosità di lampade a incandescenza, lampade alogene HV, lampade LED HV dimmerabili, lampade fluorescenti compatte dimmerabili, trasformatori induttivi dimmerabili con lampade alogene NV o LED NV, trasformatori elettronici dimmerabili con lampade alogene NV o LED NV.

- Selezione automatica o manuale del principio di regolazione della luminosità adatto al carico.

- A prova di funzionamento a vuoto, cortocircuito e sovratemperatura.

- Azionamento manuale delle uscite indipendentemente dal bus.

- Indicatore di stato temporaneo attivabile, collegamento tramite oggetto di comunicazione possibile su più attuatori.

- Collegamento in parallelo di più uscite per la regolazione di carichi di lampade maggiori o estensione di potenza tramite moduli di potenza.

- Per semplificare la configurazione, tutti i canali dimmer esistenti nell'ETS possono essere assegnati agli stessi parametri e quindi essere parametrizzati in modo identico.

- Fino a 6 funzioni centrali per il comando comune di tutti i canali dimmer con oggetti di commutazione, dimmerazione e valore.

- Fino a 8 funzioni logiche indipendenti per la realizzazione di operazioni logiche semplici o complesse.

- I messaggi di ritorno o di stato ad invio attivo possono essere ritardati globalmente dopo il ripristino della tensione o dopo una programmazione ETS.

Uscite dimmerabili

- Commutazione e dimmerazione indipendenti delle uscite dimmer.

- Possibilità di predefinire il tipo di carico e impostare il principio di dimmerazione: Universale (con processo di calibrazione automatica), trasformatore elettronico (capacitivo / taglio di fase posteriore), trasformatore convenzionale (induttivo / taglio di fase anteriore), LED (taglio di fase anteriore) o LED (taglio di fase posteriore).

- Curva di regolazione per canale configurabile per l'adattamento al rispettivo carico collegato nell'intervallo di tempo e nell'intervallo di valori.

- Possibilità di impostazione del campo di dimmerazione (luminosità di accensione, luminosità di base, in alternativa: limite inferiore di regolazione e limite superiore di regolazione).

- Comportamento regolabile alla ricezione di un valore di luminosità assoluto (dissolvenza in entrata, salto, fading).

- Comportamento durante il dimming relativo in aumento quando spento, regolabile (accensione del canale, nessuna reazione).

- Funzione di controllo centrale tramite fino a 6 oggetti di commutazione, 6 oggetti di dimmerazione e 6 oggetti di valore e segnalazione cumulativa.

- Feedback commutazione: Funzione di feedback attiva (invio sul bus in caso di modifica o ciclicamente) o passiva (oggetto leggibile).

- Ritorno del valore di luminosità: Funzione di feedback attiva (invio sul bus in caso di modifica o ciclicamente) o passiva (oggetto leggibile).

- Per oggetti di feedback attivi, il tipo di aggiornamento è regolabile (in caso di modifica dell'oggetto di ingresso o di modifica del valore di feedback). In questo modo è possibile un adattamento personalizzato alle visualizzazioni.

- Segnalazioni di stato per cortocircuito, sovraccarico/caduta della tensione di rete e tipo di carico (conforme a KNX e ampliato).

- Risposta in caso di caduta/ripristino della tensione di bus e dopo una procedura di programmazione ETS impostabile per ciascuna uscita.

- Funzione di collegamento logico individuale per ciascuna uscita.

- Funzione di blocco parametrizzabile per ciascun canale. In alternativa, funzione di posizione forzata separata per ciascuna uscita.

- Funzioni temporali (ritardo all'inserzione, ritardo allo spegnimento).

- Funzione luce scale con preavviso tramite riduzione temporizzata dell'illuminazione o attivazione di un'illuminazione permanente.

- Funzione luce scale con prolungamento del tempo o impostazione variabile del tempo luce scale tramite oggetto di comunicazione.

- Funzione Soft-ON e Soft-OFF regolabile.

- Spegnimento automatico impostabile con valore di luminosità <, X % (con tempo di ritardo personalizzato).

- Integrazione in scenari luminosi possibile: fino a 64 scenari interni parametrizzabili per ciascuna uscita.

- Tempo di ritardo configurabile per la richiamo delle scene.

- Comportamento di dimmerazione regolabile all'apertura di una nuova scena (salto, dissolvenza in entrata, fading).

- Feedback visivo durante il salvataggio di una scena.

- Richiamo scene avanzato.

- Contaore attivabile singolarmente per ogni uscita.

- Contaore di esercizio come contatore progressivo (con valore limite opzionale) o contatore regressivo (con valore iniziale opzionale).

Funzioni logiche

- L'apparecchio dispone di otto funzioni logiche interne.

- Porte logiche (AND, OR, AND esclusivo, OR esclusivo, ciascuna con un massimo di 4 ingressi).

- Convertitore da 1 bit a 1 byte con filtro di ingresso, oggetto di blocco e preimpostazione dei valori di uscita.

- Elemento di blocco con funzioni di filtro e di tempo e oggetto di blocco.

- Comparatore di valori con nove diversi formati di dati di ingresso e molteplici operazioni di confronto.

- Interruttore di valore limite con isteresi con valore di soglia superiore e inferiore per nove diversi formati di dati di ingresso, incl. impostazione predefinita dei valori di uscita a 1 bit.

- Le funzioni logiche dispongono di propri oggetti di comunicazione KNX e possono elaborare telegrammi dell'attuatore o di altri apparecchi bus.

 ,

 ,

Dati tecnici:

KNX Medium: TP256

Tensione nominale: AC ,110 a 230 ,V, 50/60 ,Hz

Max. potenza di collegamento (AC ,230 ,V) per canale

- Lampadine a incandescenza: da 20 a 225 ,W

- HV-Alogeno: 20 a 225 ,W

- Trasformatore avvolto: da 20 a 210 ,VA

- Trasformatore Tronic: da 20 a 225 ,W

- trasformatore avvolto con NV-LED: 20 a 100 ,VA

- trasformatore elettronico con LED a bassa tensione: tip. da 20 a 200 ,W

- Lampade LED HV: tip. da 1 a 200 ,W

- Lampada fluorescente compatta: tip. da 20 a 150 ,W

Raccordi

- KNX: Morsetto di collegamento e derivazione

- Carico: morsetti a vite

Sezione di collegamento: max. 4 ,mm²

 ,

Note:

- Omologazione VDE secondo EN ,60669-1, EN ,60669-2-1.

- La massima potenza di collegamento dipende dal tipo di funzionamento selezionato (controllo di fase o controllo a taglio di fase). Per maggiori dettagli, consultare il manuale d'uso.

- Espansione della potenza tramite accessori di potenza Gira.

- Caricare le uscite collegate in parallelo solo fino al 95%. Non collegare lampade fluorescenti compatte alle uscite dimmer collegate in parallelo. Non ampliare le uscite dimmer collegate in parallelo con moduli di potenza aggiuntivi.

- Montaggio su guida DIN.

- KNX Data Secure compatibile.

- Download rapido dell'applicazione (Long Frame Support).

- Gli aggiornamenti firmware sono possibili con la Gira ETS Service App (software aggiuntivo).

 ,

Contenuto della confezione:

- Morsetto di collegamento e derivazione per KNX incluso nella fornitura.

 ,

Dimensioni:

Unità di divisione (TE): 4

 ,

Marca: Gira

N. d'ordine 2025 00 REG
