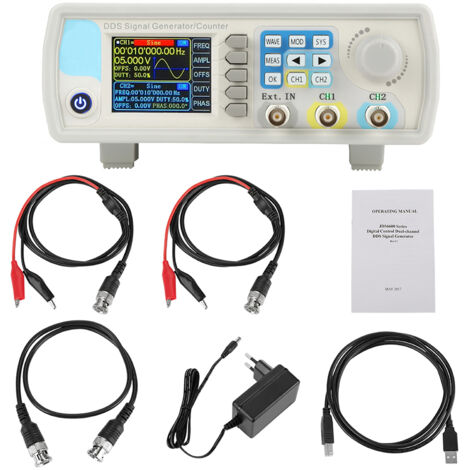

Generatore di segnale DDS, contatore, controllo digitale, frequenza sinusoidale, AC100-240V (60MHz, spina UE)

Caratteristiche: Il generatore di funzioni della serie JDS6600 può generare molteplici forme d'onda, come onde sinusoidali, quadrate, triangolari, impulsive e arbitrarie. La sua gamma di frequenza raggiunge i 60 MHz e offre regolazione del duty cycle, sweep di frequenza, conteggio della frequenza del segnale e altre funzioni di frequenza. Il segnale di uscita, la sua ampiezza e la sua frequenza possono essere visualizzati simultaneamente. Questo generatore di segnale vanta eccellenti caratteristiche di ampiezza e frequenza e il suo design è elegante e raffinato. È ampiamente utilizzato in fabbriche, scuole, istituti di ricerca e laboratori. Specifiche: Modello (opzionale) JDS6600-15M JDS6600-30M JDS6600-40M JDS6600-50M JDS6600-60M Gamma di frequenza delle onde sinusoidali: 0~15 MHz 0~30 MHz 0~40 MHz 0~50 MHz 0~60 MHz Gamma di frequenza delle onde quadre: 0~15 MHz 0~25 MHz 0~25 MHz 0~25 MHz 0~25 MHz Gamma di frequenza delle onde triangolari: 0~6 MHz 0~6 MHz 0~6 MHz 0~6 MHz 0~6 MHz Gamma di frequenza delle onde digitali TTL: Gamma di frequenza arbitraria Gamma di regolazione della larghezza di impulso: 100 ns~4000 s 50 ns~4000 s 40 ns~4000 s 30 ns~4000 s 25 ns~4000 s Tempo di salita dell'onda quadra: ≤ 25 ns ≤ 15 ns ≤ 10 ns ≤ 10 ns ≤ 10 ns Risoluzione minima della frequenza 0,01 µHz (0,00000001 Hz) Precisione della frequenza ±20 ppm Stabilità della frequenza ±1 ppm/3 ore ±1 ppm/3 ore Caratteristiche della forma d'onda Tipo di forma d'onda Sinusoidale, quadra, impulsiva (ciclo di lavoro regolabile, regolazione fine della larghezza e del periodo dell'impulso), triangolare, sinusoidale parziale, CMOS, livello CC (regolazione dell'ampiezza CC tramite regolazione dell'offset), semionda, onda intera, onda a gradino positivo, onda anti-scala, onda di rumore, salita esponenziale, discesa esponenziale, onda multisonica, impulso simplettico e impulso Lorenz e 60 forme d'onda arbitrarie Lunghezza d'onda 2048 punti Frequenza di campionamento della forma d'onda 266 MSa/s Risoluzione verticale della forma d'onda 14 bit Soppressione armonica dell'onda sinusoidale ≥45 dBc (<1 MHz); ≥ 40 dBc (da 1 MHz a 20 MHz) Distorsione armonica totale < 0,8% (da 20 Hz a 20 kHz, 0 dBm) Onda quadra e onda pulsata Sovraelongazione ≤ 5% Onda pulsata Intervallo di regolazione del ciclo di lavoro Da 0,1% a 99,9% Onda sinusoidale parziale Intervallo di regolazione del ciclo di lavoro Da 0,1% a 99,9% Onda a dente di sega Linearità ≥ 98% (da 0,01 Hz a 10 kHz) Caratteristiche di uscita Intervallo di ampiezza dell'onda sinusoidale Frequenza ≤ 10 MHz 10 MHz ≤ Frequenza ≤ 30 MHz 30 MHz ≤ Frequenza Da 2 mVpp a 20 Vpp Da 2 mVpp a 10 Vpp Da 2 mVpp a 5 Vpp Intervallo di ampiezza dell'onda quadra e triangolare Frequenza ≤ 10 MHz 10 MHz ≤ Frequenza ≤ 25 MHz Da 2 mVpp a 20 Vpp da 2 mVpp a 5 Vpp Risoluzione di ampiezza 1 mV Stabilità di ampiezza ±0,5%/5 ore Planarità di ampiezza ±5% (<10 MHz); ±10% (>10 MHz) Uscita della forma d'onda Impedenza di uscita 50 Ω ±10% (tipica) Protezione Tutte le uscite del segnale possono funzionare entro 60 secondi quando il carico è in cortocircuito. Offset CC Intervallo di regolazione dell'offset Ampiezza di uscita > 2 V 0,2 V < Intervallo di uscita ≤ 2 V 0 < Ampiezza di uscita ≤ 0,2 V -9,99 V ~ 9,99 V -2,5 V ~ 2,5 V -0,25 V ~ 0,25 V Risoluzione offset 0,01 V Caratteristiche di fase Intervallo di regolazione della fase 0 ~ 359,9° Risoluzione di fase 0,1° Uscita TTL/CMOS Livello basso < 0,3 V Livello alto 1 V ~ 10 V Tempo di salita/discesa ≤ 20 ns Funzione di misurazione esterna Funzione frequenzimetro Intervallo di misurazione della frequenza 1 Hz ~ 100 MHz Precisione di misurazione Tempo di gate 0,01 s ~ 10 s Regolabile in modo continuo Funzione contatore Intervallo di conteggio 0-4294967295 Metodo di accoppiamento Metodi di accoppiamento CC e CA Metodo di conteggio Manuale Intervallo di tensione Segnale di ingresso: 2 Vpp ~ 20 Vpp. Misurazione della larghezza d'impulso: risoluzione 0,01 µs, massimo misurabile 20 s. Misurazione del periodo: risoluzione 0,01 µs, durata massima misurabile 20 s. Funzione di scansione: canale CH1 o CH2. Tipo di scansione: lineare o logaritmica. Durata della scansione: da 0,1 s a 999,9 s. Intervallo di regolazione: qualsiasi valore compreso tra la frequenza di uscita massima del modello corrispondente (punto di partenza: 0,01 Hz) e il punto finale. Direzione di scansione: avanti, indietro e avanti e indietro. Funzione burst: numero di impulsi: da 1 a 1.048.575. Modalità burst: manuale, CH2, esterna (CA), esterna (CC). Specifiche generali: display: schermo LCD TFT a colori da 2,4 pollici. Capacità di memorizzazione e caricamento: 100 posizioni (da 00 a 99, il parametro 00 viene caricato di default all'accensione). Numero di forme d'onda arbitrarie: da 1 a 60, ovvero 60 gruppi (15 gruppi predefiniti all'accensione). Interfaccia: da USB a seriale. Interfaccia di espansione: interfaccia seriale TTL per lo sviluppo da parte dell'utente. Velocità di comunicazione: 115.200 bps (standard). Protocollo: riga di comando. Alimentazione: intervallo di tensione: 5 V CC ± 0,5 V. Tecnologia di produzione: tecnologia a montaggio superficiale, circuiti integrati su larga scala, elevata affidabilità, lunga durata. Segnale acustico: l'utente può accendere o spegnere il dispositivo tramite programmazione. Caratteristiche operative: tutti i tasti sono accessibili, regolabili in modo continuo tramite manopole. Condizioni ambientali: temperatura: da 0 a 40 °C. Umidità: < 80%. Peso: 1087 g (circa). Tipo di spina: spina USA, spina UE, spina UK (opzionale). Tensione: 100-240 V CA. Contenuto della confezione: 1 generatore di segnale a doppio canale JDS6600, 1 adattatore CA, 1 cavo USB, 2 cavi di collegamento del segnale, 1 manuale utente in inglese, 1 cavo BNC. Nota: specificare se si necessita di un adattatore. Si prega di notare che i modelli vecchi e nuovi di questo prodotto verranno spediti in modo casuale. Assicurarsi che ciò sia accettabile prima di ordinare. 1. Il generatore di funzioni della serie JDS6600 può generare più forme d'onda, come onde sinusoidali, quadrate, triangolari, impulsive e arbitrarie. 2. La sua gamma di frequenza raggiunge i 60 MHz e offre regolazione del duty cycle, sweep di frequenza, misurazione della frequenza del segnale e una funzione di conteggio. 3. Il segnale di uscita, la sua ampiezza e la sua frequenza possono essere visualizzati simultaneamente. 4. Questo generatore di segnale vanta eccellenti caratteristiche di ampiezza e frequenza e il suo design è elegante e raffinato. 5. È ampiamente utilizzato in fabbriche, scuole, istituti di ricerca e laboratori.
