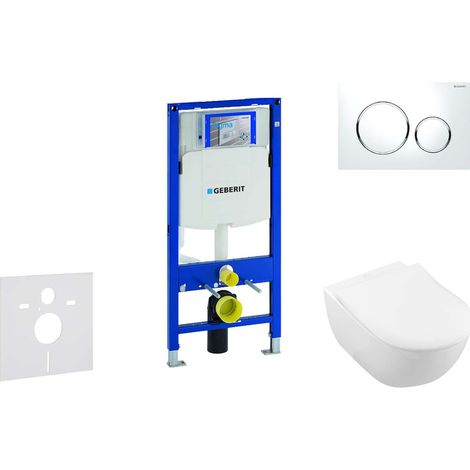

Geberit Duofix - Modulo di installazione per WC sospesi con placca di comando Sigma20, bianco/lucido cromato + Villeroy Boch, WC e sedile, DirectFlush, Softclose, CeramicPlus 111.300.00.5 NI4

Set di installazione a parete, WC, sedile WC e pulsante di azionamento

Include

• modulo di installazione davanti a parete Geberit Duofix (111.300.00.5) con cassetta ad incasso Sigma 12 cm
• set di smorzamento del rumore (SP 156SET)
• WC sospeso in ceramica Villeroy & Boch Subway 2.0 incluso sedile WC Slim (5614R2R1)
• DirectFlush tecnologia di scarico senza brida
• AquaReduct tecnologia per il risparmio idrico
• CeramicPlus finitura con smalto ceramico, che garantisce igiene e pulizia ottimali
• QuickRelease maniglie in acciaio inox
• Softclose ribaltamento lento e silenzioso
• pulsante di azionamento ad azione doppia Geberit Sigma20, bianco alpino/cromato lucido (115.882.KJ.1)
• il kit di montaggio per il montaggio a parete non fa parte della fornitura, deve essere ordinato separatamente

Un prodotto di prima classe con funzionamento molto silenzioso. Design flessibile, installazione rapida e semplice.

Questo set completo è disponibile in altre varianti di realizzazione del pulsante di azionamento.

Elemento di montaggio Geberit Duofix per WC sospesi, con cassetta ad incasso Sigma 12 cm

Elemento di montaggio versatile e di rapido utilizzo per tutte le soluzioni nel campo dei processi a secco. Contribuisce inoltre significativamente alla soddisfazione dei requisiti più elevati relativi alla protezione acustica e antincendio. Geberit Duofix è progettato per il montaggio in pareti leggere in cartongesso o per l'installazione davanti a pareti solide. Il montaggio dell'elemento è estremamente veloce, utilizzando solo quattro punti di fissaggio.

Scopo d'uso

• per costruzioni eseguite con processo a secco
• per il montaggio su installazioni davanti al muro parzialmente alte o alte fino al soffitto
• per il montaggio su pareti di installazione alte fino al soffitto
• per il montaggio su pareti di sistema Geberit Duofix parzialmente alte o alte fino al soffitto
• per WC sospesi con dimensioni di collegamento secondo la norma EN 33:2011
• per WC sospesi con scarico fino a 62 cm
• per 1 o 2 volumi di scarico o scarico Start/Stop
• per spessori del pavimento da 0 a 20 cm

Caratteristiche

• telaio autoportante con verniciatura a polvere
• telaio con fori praticati Ø 9 mm per il fissaggio in strutture in legno
• telaio predisposto per i supporti del WC in ceramica con superficie di supporto ridotta
• supporti zincati
• supporti regolabili 0-20 cm
• supporti con trattamento antiscivolo
• piastre di base girevoli
• la profondità della piastra inferiore è adatta al montaggio in profili a U UW 50 e UW 75 e in profili di sistema Geberit Duofix
• gomito di collegamento per il montaggio senza attrezzi in diverse profondità, gamma di regolazione 45 mm
• fissaggio del gomito di collegamento insonorizzato
• cassetta ad incasso con azionamento dalla parte anteriore
• cassetta ad incasso isolata contro la condensa
• in caso di impostazione di fabbrica, è possibile l'immediato scarico supplementare
• interventi di montaggio e riparazione sulla cassetta ad incasso senza attrezzi
• alimentazione dell'acqua posteriore o superiore centrale
• la copertura per il montaggio grezzo del foro di ispezione protegge dall'umidità e dallo sporco
• copertura per il montaggio grezzo del foro di ispezione con possibilità di accorciarla
• dotato di copritubo per il tubo di alimentazione per collegare i WC con scarico Geberit AquaClean
• con possibilità di fissaggio per l'alimentazione elettrica

Dati tecnici

• pressione ad una portata di: 10-1000 kPa
• temperatura massima dell'acqua: 25 °C
• volume di scarico, impostazione di fabbrica: 6 e 3 l
• grande volume di scarico, gamma di impostazioni: 4,5 / 6 / 7,5 l
• piccolo volume di scarico, gamma di impostazioni: 3-4 l
• portata calcolata: 0,11 l/s
• sovrappressione minima per portata calcolata: 50 kPa

La fornitura include

• alimentazione dell'acqua R 1/2'', adatta a MF, con valvola ad angolo integrata e manopola manuale
• la copertura per il montaggio grezzo del foro di ispezione
• 2 tappi protettivi
• set di collegamento per WC, Ø 90 mm
• gomito di collegamento 90° in PE-HD, Ø 90 mm
• passante in PE-HD, Ø 90/110 mm
• 2 barre filettate M12
• materiale di fissaggio

Set antirumore per WC sospesi

• per il montaggio di sanitari con distanza di fissaggio di 18 cm o 23 cm
• interrompe la trasmissione del rumore in WC e bidet
• materiale: polietilene espanso
• 1 inserto di isolamento acustico
• 2 basi

WC sospeso Subway 2.0

• DirectFlush struttura dello scarico senza brida
• volume di scarico: 3/4,5 l
• scarico posteriore orizzontale
• dimensioni: 370 x 560 mm
• materiale: ceramica per sanitari
• colore: bianco alpino con finitura CeramicPlus
• montaggio con sospensione a muro
• non adatto per scarichi a pressione/pneumatici

Sedile WC Slim con copriwater

• versione sottile
• SoftClosing ribaltamento lento
• materiale: duroplast
• colore: bianco alpino
• cerniere in acciaio inox
• QuickRelease rimozione facile del sedile

Pulsante di azionamento ad azione doppia Sigma20

• dimensioni: 246 x 164 x 15 mm
• materiale: plastica
• versione: bianca, cerchi di design: cromato lucido
• per l'azionamento dello scarico delle cassette ad incasso Geberit Sigma
• azionamento manuale anteriore, forza di azionamento: < 20 N
• scarico a basso consumo con 2 volumi d'acqua

La fornitura include

• telaio di fissaggio
• set di barre di connessione del pulsante - insonorizzate, regolazione rapida senza attrezzi
• 2 ganci regolabili

Accessori

• il pulsante può essere combinato con l'unità di aspirazione dei cattivi odori - dispenser di stick DuoFresh (da ordinare separatamente)
