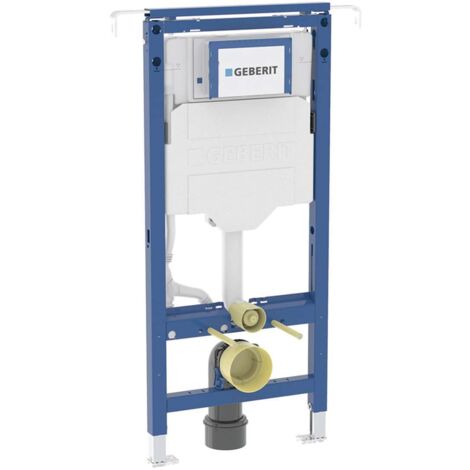

Geberit Duofix - Installazione a parete per WC sospesi, per installazione tra pareti laterali, altezza 1,12 m 111.355.00.6

Elemento di montaggio Duofix per cassetta da incasso WC Sigma 12 cm, per il montaggio tra le pareti laterali

Scopo dell'utilizzo

• Per pareti di pali in metallo e legno
• Per l'installazione su pareti frontali parzialmente alte o alte fino all'altezza del locale
• Per l'installazione in spazi stretti e nicchie
• Per spessori di pavimento da 0 a 25 cm
• Per i bagni sospesi

Caratteristiche

• Telaio staticamente autoportante, protetto dalla corrosione con verniciatura a polvere
• Regolabile in larghezza
• Telaio per WC sospesi con dimensioni di collegamento secondo la norma EN 33 ed estensione fino a 70 cm
• Posizione di montaggio alternativa per gli ancoraggi a parete
• Le piastre del tallone possono essere ruotate e sono adatte per il montaggio nei profili a U UW 50 e UW 75
• Supporti zincati, protetti dalla corrosione, con proprietà antiscivolo
• Gomito di collegamento per l'installazione senza attrezzi a varie profondità, intervallo di regolazione 45 mm
• Cassetta di scarico Geberit Sigma 12 cm, con protezione dalla rugiada
• Per il funzionamento frontale, adatto a 1 quantità di risciacquo, 2 quantità di risciacquo e risciacquo Start/Stop
• Per le impostazioni di fabbrica, è possibile un ulteriore lavaggio immediato
• Installazione e manutenzione della cassetta di risciacquo senza attrezzi
• Ingresso dell'acqua sul retro o al centro in alto
• Coperchio di montaggio grezzo per il foro di servizio con opzione di accorciamento, protegge dall'umidità e dallo sporco
• Con protezione per il tubo di alimentazione dell'acqua per il WC doccia Geberit AquaClean e per il cavo di collegamento
• Possibilità di fissaggio per alimentazione elettrica e Power & Connect Box

Parametri tecnici

• Pressione di flusso: 10-1000 kPa
• Temperatura massima dell'acqua: 25 °C
• Quantità di lavaggio, impostazione di fabbrica: 6 e 3 l
• Grande quantità di risciacquo, campo di regolazione: 4 / 4,5 / 6 / 7,5 l
• Quantità di risciacquo ridotta, intervallo di regolazione: 3-4 l

Contenuto della consegna

• Ingresso acqua R 1/2", adatto a MasterFix e MeplaFix, con valvola d'angolo e volantino integrati
• Coperchio per montaggio grezzo per foro di servizio
• Set di attacchi per WC, Ø 90 mm
• Gomito di collegamento a 90° in PE-HD, Ø 90 mm
• Gommino in PE-HD, Ø 90 / 110 mm
• Materiale di fissaggio e protezione

Specifiche di montaggio

L'elemento è ancorato al pavimento tramite due supporti estensibili in modo continuo, che consentono di regolare l'altezza del vaso in modo individuale. Le persone più alte, anziane e disabili lo apprezzeranno particolarmente quando si alzano e si abbassano. I distanziali orizzontali estensibili garantiscono un'installazione facile e affidabile anche in ambienti di larghezza diversa. Lo smontaggio delle valvole (riempimento e svuotamento) è facile grazie a un'apertura di manutenzione sufficientemente ampia nascosta dietro il pulsante di comando. Il rivestimento e la fodera possono essere fissati direttamente al telaio dell'elemento e quindi lo spazio della toilette non viene inutilmente ridotto. Il design dell'elemento Duofix consente di installarlo in modo da poterlo rimuovere, ad esempio in caso di ricostruzione di tubi di risalita nel pozzo di installazione. Duofix ha tutte le uscite per rifiuti, acqua e rubinetteria fisse, il che semplifica l'installazione e riduce al minimo la possibilità di collegamenti errati.
