Descrizione generale

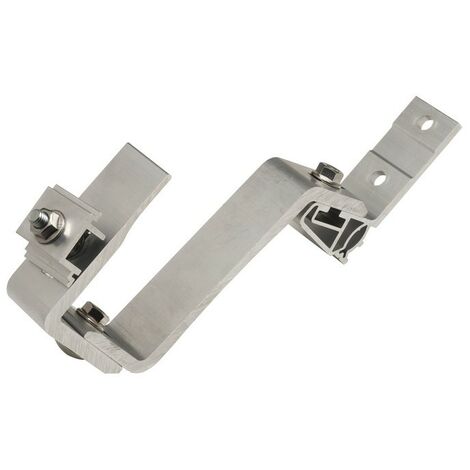

Il Gancio Universale in Alluminio per Copertura in Tegole Fischer GTA 2 è progettato per l'installazione di impianti fotovoltaici su manti di copertura in tegole e listelli di spessore variabile. Realizzato in lega di alluminio AW 6060 T66 e AW 6082 T6, questo gancio offre una doppia regolazione e una rotazione a 180° dell'elemento di aggancio, rendendolo compatibile con i profili Solar-light e Solar-fish. È un prodotto di alta qualità, resistente e leggero, pensato per durare nel tempo.Specifiche tecniche
- Materiale: Alluminio AW 6060 T66
- Regolazioni: 2
- Peso: 0,40 Kg
- Dimensioni: 35 x 100,5 mm
- Foro: 9
- Altezza totale: 130 - 160 mm
- Coppia di serraggio: 10 Nm
- Chiave di serraggio: 13 mm
- Carico raccomandato a compressione: 2,17 kN
- Altezza fuori tegola inferiore: 55 - 67 mm
- Regolazione orizzontale ferma profilo: 39 - 59 mm
- Confezione: 10
- EAN: 8001132100370
- Codice Fischer: 554119
Installazione
- Definire l'interasse dei ganci in funzione dei carichi neve e vento della zona di installazione dell'impianto.
- Individuare la posizione dei ganci in base alla struttura portante e al layout dell'impianto.
- Sollevare la tegola e fissare la base del gancio mediante l'apposito ancoraggio, determinato in base alla tipologia e stratigrafia del supporto portante.
- Stringere i bulloni delle connessioni regolabili prima di installare i profili.
Utilizzo
- Fissaggio di impianti fotovoltaici su manti di copertura in tegole sorrette da listelli di spessore variabile.
- Idoneo per profili Solar-light e Solar-fish tramite rotazione dell'elemento ferma profilo.
Altre informazioni
- Progettato per non piegarsi e non danneggiare le tegole.
- Preassemblato e pronto all'uso senza necessità di ulteriori accessori.
- Base stretta adatta per supporti continui.
- Deformazione controllata per una maggiore sicurezza.
