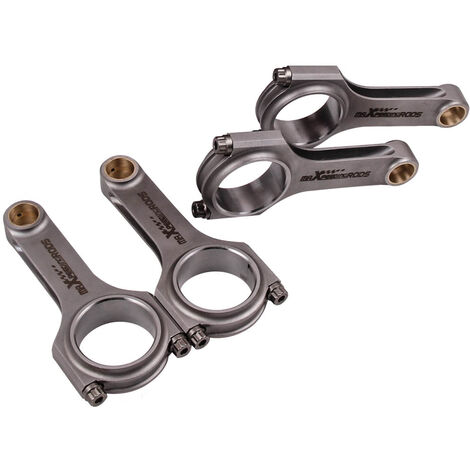

H-Schaft Pleuel für Peugeot 306 2.0Ltr. S16 XU10 XU10J4 Bielle Conrod ARP 2000TV Pleuel for Peugeot 306 2.0Ltr. S16 XU10 XU10J4 Bielle ARP 2000 3/8"
10€Offerti
Da applicare nella pagina di pagamento
- Offerta valida solo oggi.
Prodotto simile consegnato con
'/%3E%3C/svg%3E)
SJLERST Attuatore motore serratura centrale portellone posteriore bagagliaio per CLIO MEGANE 7700435694
10,26 €59
Venduto da maXpeedingrods IT
Questi articoli potrebbero interessarti !
Confronta con articoli simili
Informazioni sul prodotto
Descrizione
|
Pleuel für Peugeot 306 2.0Ltr. S16 XU10 XU10J4
| |
| Passend für | für Peugeot 306 2.0Ltr. S16 XU10 XU10J4 |
| Pleuel Länge | 152 mm |
| Kurbelwellen-Pleuelauge | 53,70 mm |
| Kolbenbolzen | 22 mm |
| Breite unten | xx |
| Breite Oben | xx |
| Schrauben Typ | ARP 2000 3/8" Schrauben |
| Stückzahl |
4 x Stahl Pleuel H-Shaft-Format 1 x Set ARP 2000 3/8 Schrauben |
| Material | Geschmiedet 4340 EN24 (40CrNiMo) Chrom-Molybdän-Stahl |
| Gewichtstoleranze | +/- 1 Gramm |
| Kolben Bolzen Bohrung | +-4/1000mm |
| Leistung | 600PS~800PS pro Satz |
| Festigkeit der Befestigung (PSI) | 220,000 / 230,000 psi |
| Drehmoment | 48ft ≈ 65 Nm |
| Höchstgeschwindigkeit | 9000rpm |
|
Ihr Vorteile | |
| 100% Nagelneu! | |
| 100% geprüft und balanciert | |
| TüV-verifiziert | |
| Mehrfache Hitzebehandlungen | |
| Mit bronzen Buchsen für die schwimmenden Kolben | |
| 100% von Röntgenstrahlen, Ultraschallwellen und Magnaflux überprüft | |
| Mit Hilfe von höchst modernen CNC Maschinen konzipiert und hergestellt. | |
| Alle große and kleine Pleuelaugen werden von SUNNEN Honmaschine gefertigt | |
| Kugelgestrahlt für lange Lebensdauer und Funktion, auch in Stresssituationen | |
| Präzise Ausrichtung der Grundbohrung für Pleuellager, um Verschiebungen zu vermeiden | |
|
Aktualisierung auf ARP L19 Schrauben ,die bis zu 220.000 / 230.000 oder 260.000 / 270.000 PSI (ab 800 PS, Aufpreis 10 EUR/Stück für das Upgrade auf ARP L19 Schrauben) erreichen. Professionelle Installation ist sehr empfohlen, es liegt keine Anleitung bei. |
Caratteristiche
- MarcheMAXPEEDINGRODS
- Lunghezza15.2 cm
- Peso1 g
- MaterialeAcciaio
- Garanzia2 anno(i)
