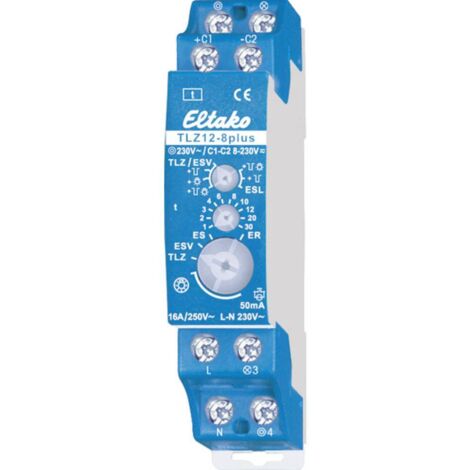

Eltako 23100832 Temporizzatore luci scale

Intervallo impostazione del tempo: 1 min - 30 min.
Tipo di contatto: 1 dispositivo di chiusura.

Temporizzatore per la luce delle scale multifunzione

1 dispositivo di chiusura non libero da potenziale 16 A/250 V/CA, lampade a incandescenza fino a 2300 W, ESL e lampade LED fino a 200 W. tensione di controllo 230 V e/o 8..230 V UC. Preavviso di spegnimento e illuminazione della tastiera attivabile. Perdita da stand-by solo 0,7 W. Con ottimizzazione ESL e multifunzione. Dispositivo di installazione in serie per il montaggio su guida portante DIN-EN 60715 TH35. 1 passo = 18 mm di larghezza, 58 mm di profondità. Circuito di contatto nel passaggio per lo zero per diminuire il consumo dei contatti e delle lampade. In particolare ciò prolunga la durata delle lampadine a risparmio energetico. L’elettronica silenziosa non disturba nemmeno l’orecchio più sensibile - a gran differenza di molti motori sincroni con ingranaggio meccanico. Con l'utilizzo di un relè bistabile, anche quando è acceso non c'è dissipazione di potenza dalle bobine né surriscaldamento. Dopo l'installazione, si prega di attendere la rapida sincronizzazione automatica prima di mettere sulla rete l’utenza attivata. Tensione di comando, di alimentazione e di tensione 230 V. Inoltre con tensione di controllo universale 8..230 V UC separata galvanicamente . Per circuiti a 3 e 4 conduttori, attivabile in un secondo momento, con illuminazione tetto e pavimento in circuito a 4 conduttori. Riconoscimento automatico del tipo di circuito. Flusso lampada al neon fino a 50 mA, a seconda della tensione di accensione delle lampade al neon. Regolazione di precisione del tempo da 1 a 30 minuti con scala dei minuti. Interruttore luce continua con il grande interruttore rotante. Dopo un'interruzione di corrente nell'impostazione di funzione TLZ l'illuminazione viene Acceso, se l'intervallo di tempo non era ancora terminato. Con collegamenti doppio pulsante e lampada, in questo modo a scelta in alto e in basso o solo verso il basso può essere collegato. In caso di, l'illuminazione vacilla preavviso di ca. 30 secondi Allo scadere del tempo all'inizio di un intervallo e per un totale di 3 volte a distanze di tempo sempre più brevi. Se la luce continua a pulsante è attiva, premendo per più di 1 sec. la luce continua, che automaticamente dopo 60 minuti è spento o con i tasti venga spenta per più di 2 secondi. Se luce continua a pulsante e preavviso di spegnimento sono attivi, dopo la disattivazione della luce continua si ha prima il preavviso di spegnimento. Se vengono collegate tutte o alcune lampadine a risparmio energetico ESL, il preavviso di e la luce continua a pulsante sul lato destro dell'ESL della manopola di comando. Entro il primo secondo dopo l'accensione o la riattivazione, nelle funzioni TLZ è possibile prolungare il tempo commutazione può durante le funzioni premendo brevemente il tasto fino a 3 volte (pressione a pompa). Ad ogni pressione del tasto si aggiunge 1 volta il tempo impostato. Con multifunzione: commutabile alle funzioni ES (interruttore ad impulso di corrente), ER (relè) e ESV (interruttore ad impulso di corrente con ritardo di rilascio). Nella funzione ESV i la rotellina centrale interruttore rotante tempi regolabili (t) seguenti valori: 1 = 2 min, 2 = 5 min, 3 = 10 min, 4 = 15 min, 6 = 25 min, 8 = 35 min, 10 = 45 min, 12 = 60 min, 20 = 90 min, 30 = 120 min. Al termine del tempo di ritardo impostato viene disattivata automaticamente, se non è stato dato il comando off manuale. Preavviso di spegnimento e illuminazione della sono attivabili anche in ESV. Mancato luce continua dopo 2 ore viene spento. Testo tradotto automaticamente.

Punti di forza e dettagli

Intervallo di tempo fino a 30 minuti
Preavviso di spegnimento
Morsetti di collegamento doppia
Tensione di controllo universale

Requisiti di sistema
