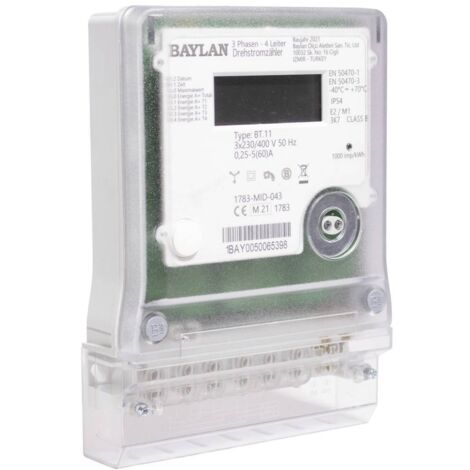

Counttec BT11 BT11 Contatore corrente trifase digitale 60 A Approvazione MID: Sì 1 pz.

Metodo di misurazione: Contatore elettronico di corrente con shunt di correnteClasse di precisione: A / BTensione nominale (UN): 3 x 230/400 VIntervallo di tensione d'esercizio: Da 0,75 UN a 1,15 UNFrequenza di riferimento: 50 HzCorrente massima (I): 60 A.Corrente di riferimento (Iref): 5 ACorrente di transizione (Itr): 0,5 ACorrente minima (Imin): 0,25 ACorrente di avviamento (corrente di avviamento): 20 mATipo di energia attiva misurata A+ O fino a 1.8.0Tipo di collegamento direttoUscita di prova LED (spettro visibile): 1.000 Imp./kWhInterfaccia ottica: Interfaccia IR e lettura in conformità con DIN EN 62056-21 da 300 a 9.600 BD modalità di comunicazione C e A.Luminosità: 7 cifre Risoluzione dell'energia in modalità di funzionamento: 1 kWhRisoluzione dell'energia in modalità di prova:0,001 kWh– Attivazione della modalità di controllo da parte di un comando – Disattivazione della modalità di prova da un comando, o dopo 180 minuti dall'attivazione, o scollegando la tensioneAltezza delle cifre dei valori energetici: 8 mmVisualizzazione della presenza e della direzione del flusso di energia: SÌ, visualizzazione proporzionale e visualizzazione tramite frecceIndicazione dell'influenza magnetica: NO Indicazione di apertura del coperchio principale: NOIndicazione di apertura del coperchio del morsetto: NORetroilluminazione: NOIntervallo di temperatura per una rappresentazione leggibile: Da - 40 °C a + 70 °C.Temperatura di esercizio: Da - 40 °C a + 70 °CTemperatura di stoccaggio: Da - 40 °C a + 75 °CIsolamento del dispositivo chiuso: Classe di protezione IIGrado di protezione: IP54Ambiente meccanico: M1Ambiente elettromagnetico: E2Massa: 1,1 kgDimensioni esterne incl. Il coperchio del morsetto: 263 x 176 x 63 mm (A x L x P)Fissaggio alla croce del contatore elettrico: Orizzontale 150 mm, verticale 210, 220, 230 mmDiametro dei morsetti di collegamento: 7,5 mm 25mm²Modello delle viti nella morsettiera: A croce combinata SL/PZ2 o SL/PZ1Modello delle viti nel coperchio del morsetto: Intaglio a croce combinato SL/PZ2 diametro dell'apertura per filo di sigillo 2,3mmResistenza ai raggi UV del materiale dell'alloggiamento: SÌInfiammabilità della morsettiera: Secondo la norma UL 94 V0

Punti di forza e dettagli

Modello calibrato MIDDisplay LC digitale a 6+2 cifreUscita S0Interfaccia RS485Interfaccia ottica D0Misurazione diretta fino a 60 A.Sostituisce i vecchi contatori di corrente trifase neri 10/30, 10/40 e 10/60A

Testo tradotto automaticamente

Incluso nella consegna

Incl. Coperchio morsetti
