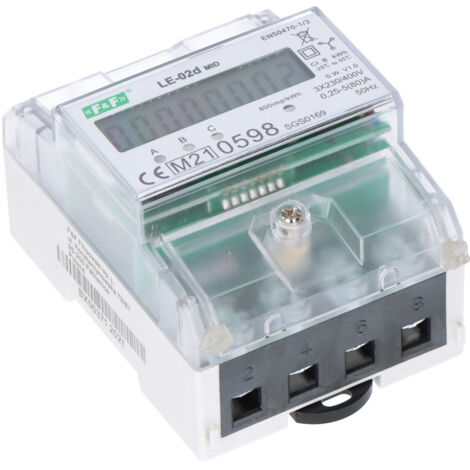

Contatore di consumo energetico trifase 80A indicatore trifase LE-02d MID F&F 2686
Questi articoli potrebbero interessarti !
Confronta con articoli simili
Informazioni sul prodotto
Descrizione
Contatore di consumo elettrico trifase. Corrente 80A.
Conforme alla direttiva MID.
LE-02d è un contatore di energia elettrica trifase a corrente alternata calibrato statico (elettronico) in un sistema diretto.
Uno speciale circuito elettronico, sotto l'influenza della corrente che scorre e della tensione applicata in ciascuna fase, genera impulsi proporzionali all'energia elettrica consumata in quella fase. Il consumo di energia in una fase è segnalato dal lampeggio del LED corrispondente (L1, L2, L3). La somma degli impulsi delle tre fasi, segnalati dal LED lampeggiante (800 impulsi/kWh), viene convertita nell'energia consumata nell'intero sistema trifase e il suo valore viene visualizzato sul display LCD segmentato. Le cifre dopo la virgola rappresentano i centesimi (0,01 kWh = 10 Wh). L'indicatore ha un'uscita a impulsi SO+ - SO-. Ciò consente di collegare un altro dispositivo a impulsi che legge (SO) gli impulsi generati dal contatore. Per il corretto funzionamento del contatore, non è necessario collegare alcun dispositivo aggiuntivo. L'indicatore ha la possibilità di sigillare i coperchi dei terminali di ingresso e uscita per impedire il bypass del misuratore.
| tipo | trifase |
| protocollo di comunicazione | nessuno |
| compatibilità | Direttiva MID 2014/32/UE |
| tensione di riferimento | 3x400 V+N |
| corrente di base | 5A |
| corrente massima | 80A |
| corrente minima misurata | 0,04A |
| contatore autoconsumo | 10VA; 2W |
| intervallo di indicazione del contatore | 0÷99999,99 kWh |
| costante contatore | (1,25 Wh/imp) 800 imp/kWh |
| segnalazione di picco | LED rosso |
| Uscita impulsi SO+ SO- | collettore aperto |
| tensione di connessione SO+ SO- | max. 30V DC |
| corrente di connessione SO+ SO- | max. 27mA |
| SO+ SO- tempo di pulsazione | 35ms |
| indicazione del consumo energetico | 3 LED rossi |
| tensione di connessione SO+ SO- | max. 30 V CC |
| classe di precisione | B |
| connessione | terminali a vite da 16 mm² |
| temperatura di esercizio | -20°C ÷ 50°C |
| dimensioni | 4,5 moduli (75 mm) |
| diagramma di connessione |  |
| montaggio | su guida da 35 mm |
| grado di protezione | IP20 |
| produttore | F&F |
| identificazione del produttore | LE-02D |
| EAN | 5908312592686 |
Caratteristiche
- MarcheAUTRES
- Intensità di corrente63 A
- Compatibilità fotovoltaica / produzione rinnovabileNo
- Funzione di pilotaggioSi
- MaterialePlastica
- Numero di fase/iTrifase
- Tipo di contatoreElettricità
- Referenza ManoManoME93556367
- MMID776226513781
- Rif. costruttoreoninen_5908312592686
- EAN5908312592686
