Descrizione generale

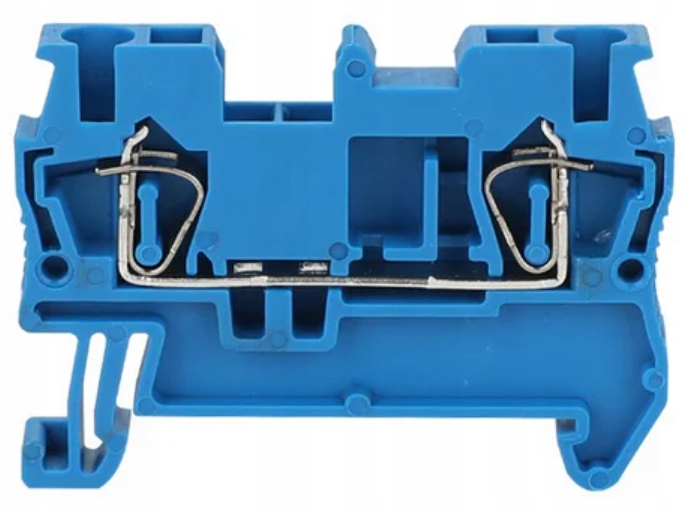

Il connettore per guida DIN ZUG ST 4 blu è un dispositivo progettato per il collegamento di fili all'interno di quadri elettrici. Questo tipo di connettore è montato su un rail DIN / Euro / TS-35, ed è ideale per applicazioni che richiedono una connessione elettrica sicura e stabile.Specifiche tecniche
- Numero di poli: 1
- Numero di terminali a molla: 2
- Sezione di filo di collegamento consentita: da 0,2 a 24 mm², rigido o multibrins
- Corrente nominale: 30 A
- Tensione nominale: 800 V
- Metodo di montaggio: Rail DIN 35 mm
- Posizione di connessione dei fili: dall'alto
- Materiale di isolamento: termoplastico
Compatibilità e accessori

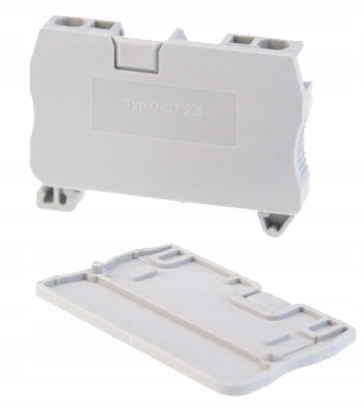

- Capuchon raccomandato: Sì

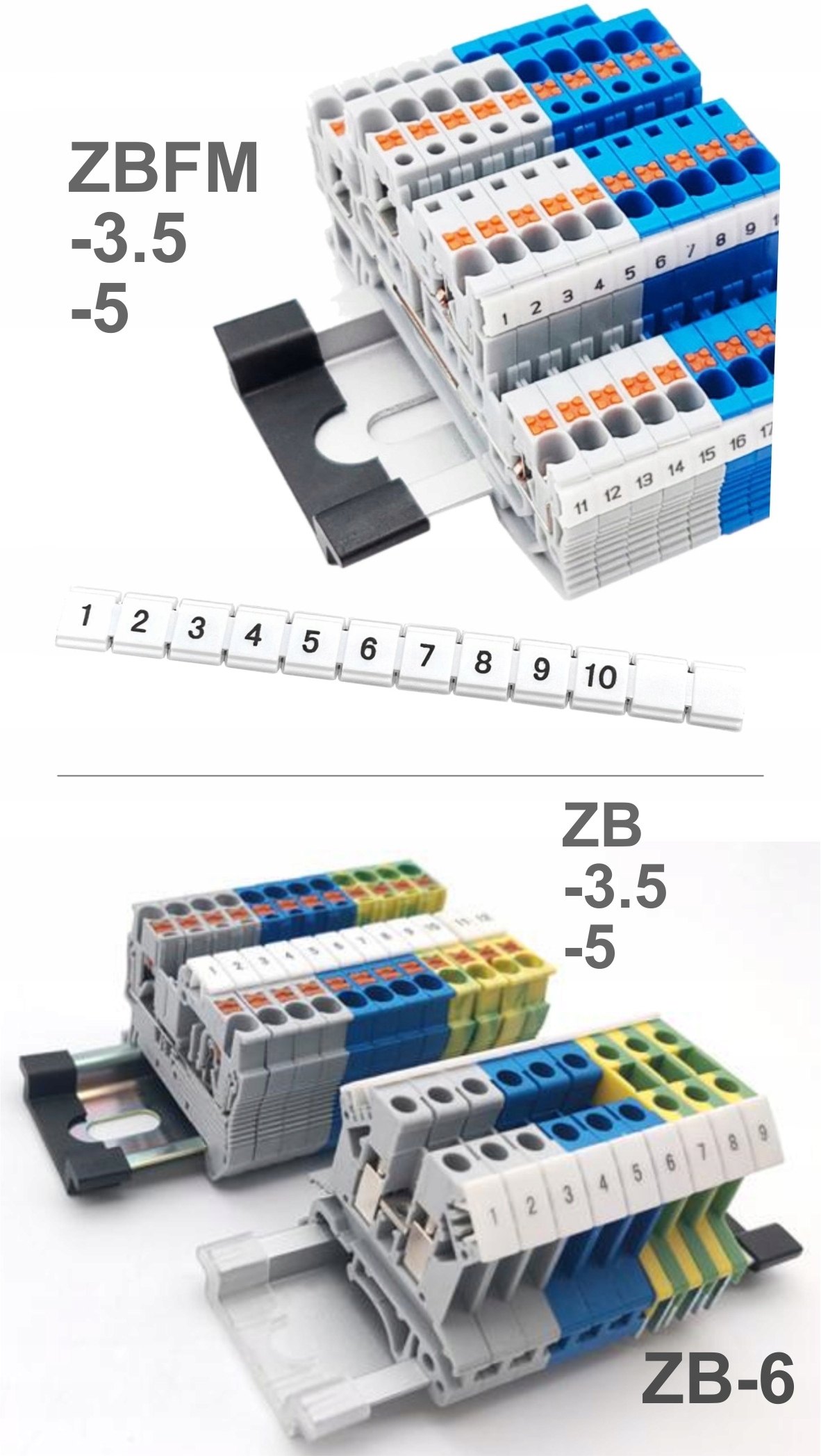

- Accessori disponibili: connettori di rail ZUG, embouts/couvercles, clips d'estremità, connettori rapidi, marcatori numerici, blocchi di distribuzione, collari di serraggio, manchons termoretraibili con stagno.
Installazione

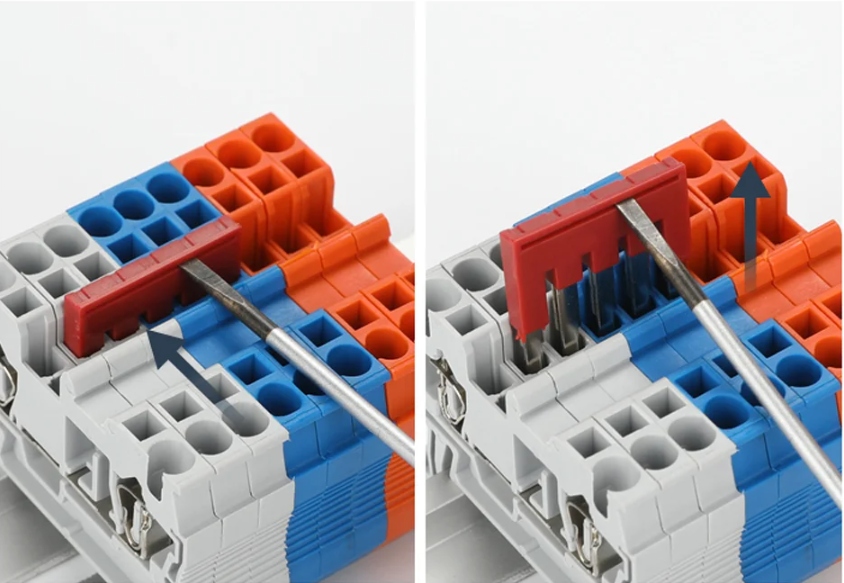

Si consiglia di montare il connettore su un rail DIN 35 mm. È importante utilizzare un capuchon solo sull'ultimo connettore di una fila per evitare cortocircuiti. Non utilizzare capuchon su ogni connettore se montati affiancati, poiché ciò potrebbe impedire l'uso di ponticelli se necessario.Utilizzo
Il connettore è progettato per accettare sia conduttori solidi che multibrins. Per i conduttori multibrins, si raccomanda di utilizzare terminali a crimpare per garantire una connessione sicura.Altre informazioni
