Descrizione generale

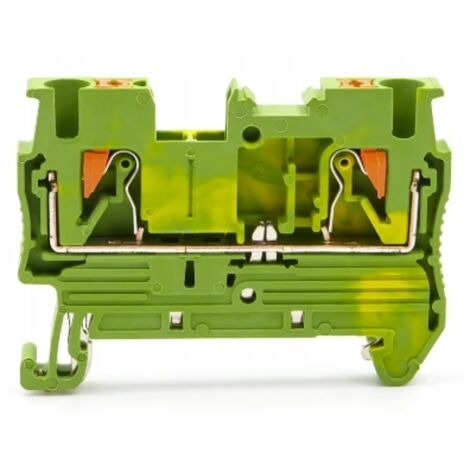

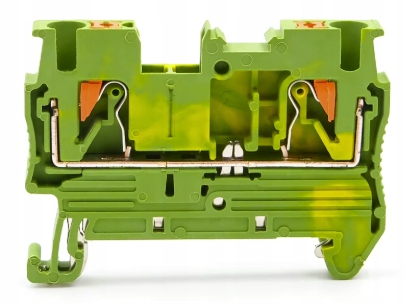

Il connettore per guida DIN ZUG PT 4-PE giallo-verde è progettato per il collegamento di fili nei quadri elettrici. Questo tipo di connettore, noto anche come bornier, è montato su guide DIN / Euro / TS-35, sia singolarmente che in fila, garantendo una connessione solida e stabile grazie alla sua pinza a molla.
Specifiche tecniche
- Numero di potenziali: 1
- Sezione ammissibile del filo di collegamento: da 0,2 a 4 mm², rigido o multibrins con terminale
- Corrente nominale: 800 V / 41 A
- Metodo di montaggio: Rail DIN 35 mm
- Posizione di connessione dei fili: dall'alto
- Tipo di isolamento: materiale termoplastico
Compatibilità e accessori
Accessori disponibili per questo tipo di connettore includono:
- Capuchon D-PT 4 per terminazione corretta

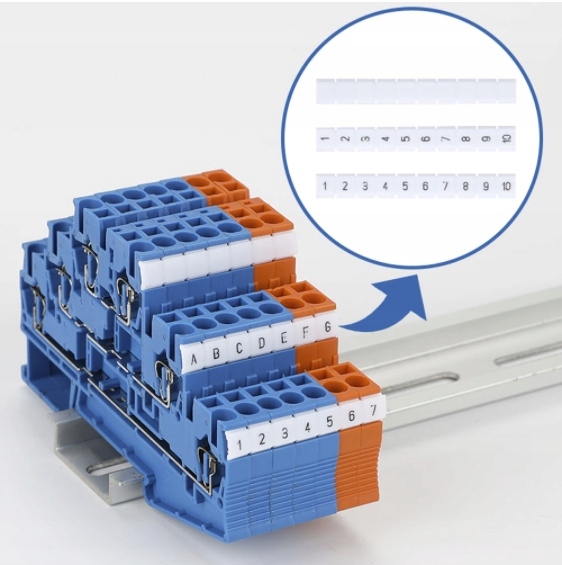

- Marcatore numerico ZBFM-5 o ZB-6, compatibile con blocchi di giunzione WAGO, PHOENIX, ADELID, POKÓJ, SIMET
- Cavalieri per diverse dimensioni di connettori
Utilizzo
Per i conduttori multibrins, si raccomanda di utilizzare terminali a crimpare. È importante non utilizzare un capuchon per ogni connettore se montati affiancati, per evitare di allargare la fila di connettori e impedire l'uso di ponticelli se necessario.
Altre informazioni
