Descrizione generale

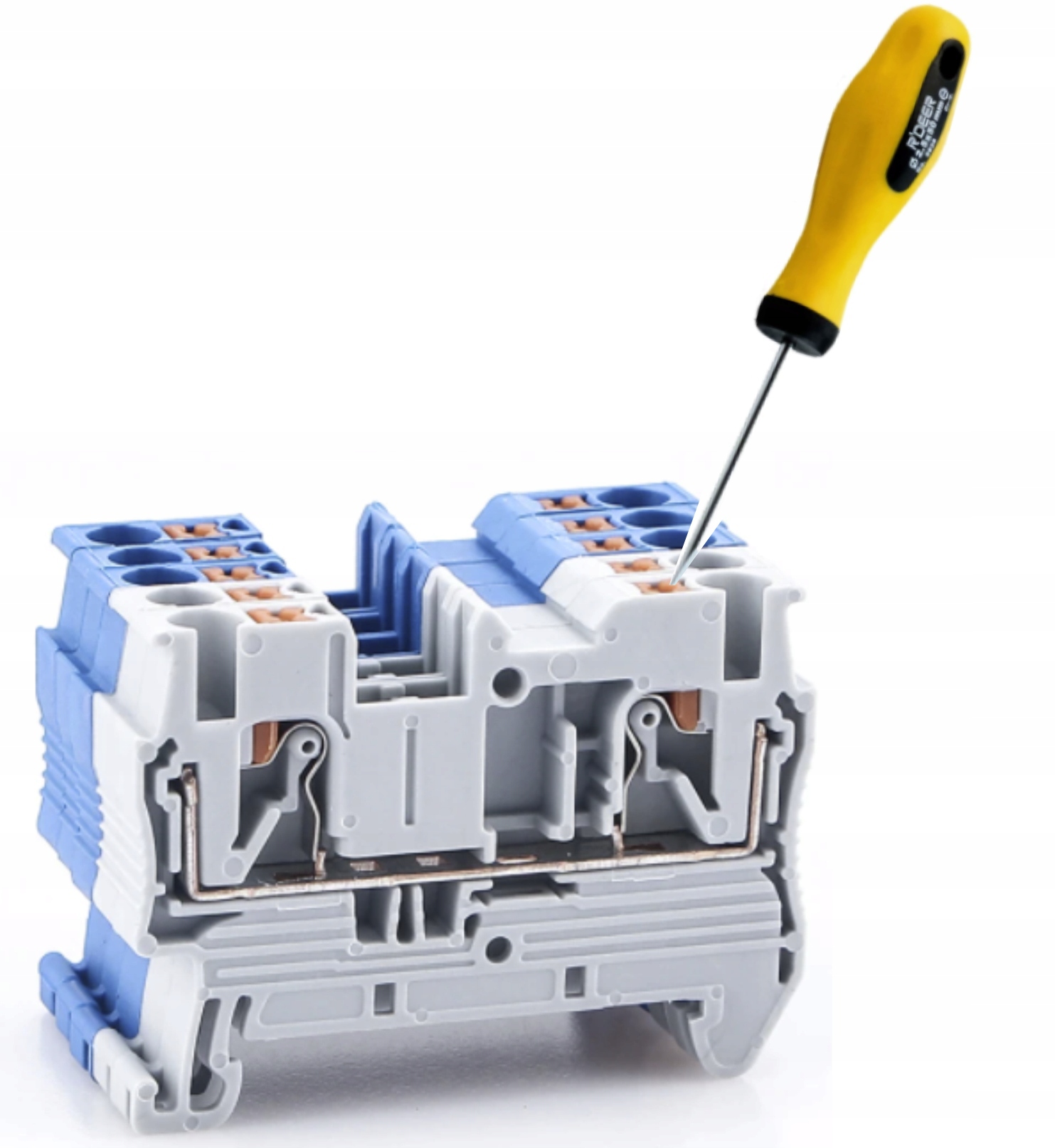

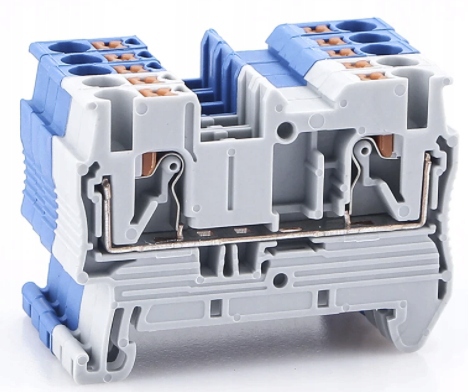

Il connettore ferroviario ZUG PT 2.5 rosso è un dispositivo progettato per il collegamento di fili nei quadri elettrici. Questi connettori, noti anche come borniers a barrette o a pinza, sono comunemente montati su guide DIN / Euro / TS-35, sia singolarmente che in fila. Il connettore offre una connessione solida e stabile grazie alla sua pinza a molla, accettando sia conduttori rigidi che multibrini.Specifiche tecniche
- Numero di potenziali: 1
- Sezione ammissibile del filo di collegamento: da 0,2 a 2,5 mm², rigido o multibrini con ferrule
- Corrente nominale: 800 V / 32 A
- Metodo di montaggio: Rail DIN 35 mm
- Posizione di connessione dei fili: dall'alto
- Tipo di isolante: termoplastico
Compatibilità e accessori
Accessori disponibili per questo tipo di connettore:
- Capuchon del connettore: D-PT 2.5

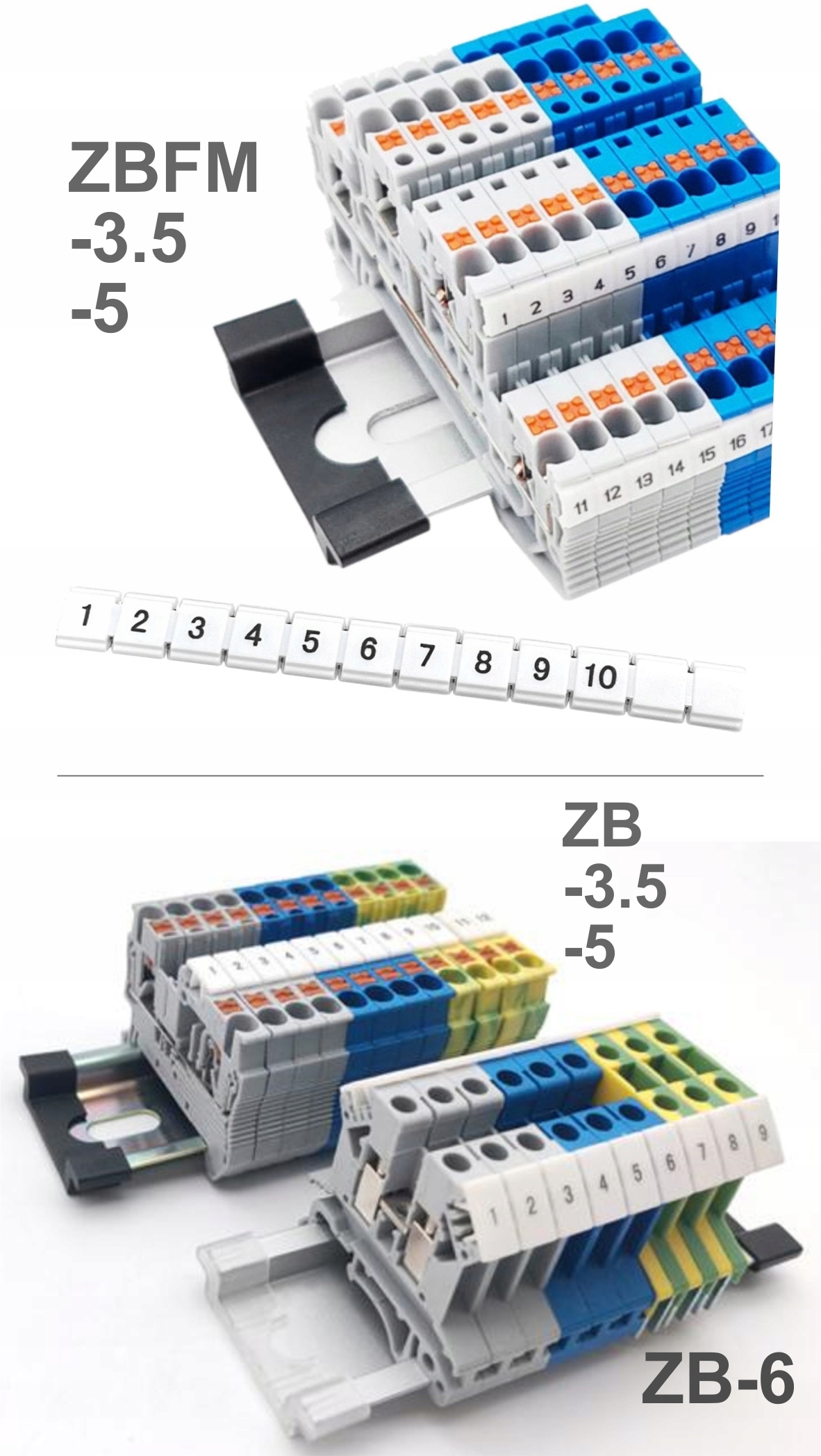

- Marche numeriche compatibili: ZBFM-5 o ZB-5, con numerazione da 1 a 100
- Tipi di cavalieri per dimensioni specifiche: FBS-3.5 (1,5 mm), FBS-5 (2,5 mm), FBS-6 (4 mm), FBS-8 (6 mm), FBS-10 (10 mm), FBS-12 (16 mm), FBS-16 (35 mm)
Utilizzo
Per una corretta terminazione della fila di connettori e per evitare cortocircuiti, si raccomanda di capuchonare solo l'ultimo connettore della fila. Non utilizzare capuchon per ogni connettore se montati affiancati, poiché si capuchoneranno reciprocamente.
Altre informazioni
Le etichette sono in plastica e il nastro è scanalato per consentire la rimozione individuale delle etichette. È possibile utilizzare etichette più piccole per borniers più grandi.
