Descrizione generale

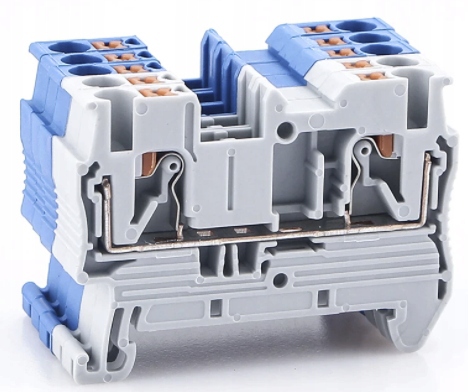

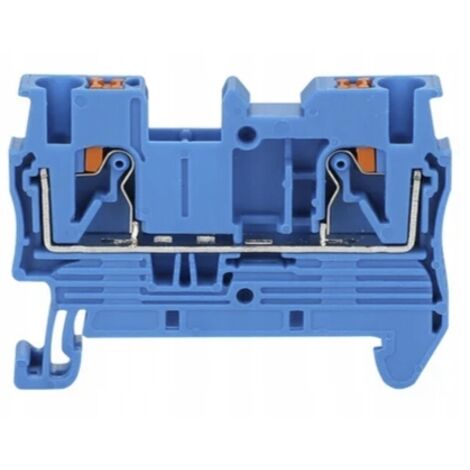

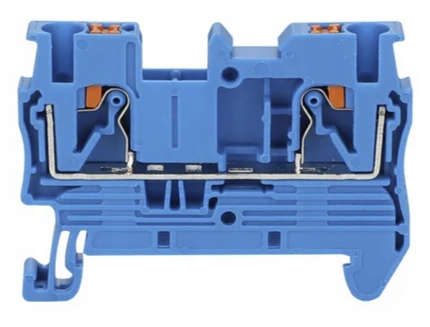

Il connettore ferroviario ZUG PT 1.5 blu è un dispositivo progettato per il collegamento di fili all'interno di quadri elettrici. Questi connettori, noti anche come borniers a barrette o a pinza, sono comunemente montati su un rail DIN / Euro / TS-35, sia singolarmente che in fila. Il connettore offre una connessione robusta e stabile grazie alla sua pinza a molla, accettando sia conduttori rigidi che multibrini.Specifiche tecniche
- Numero di potenziali: 1
- Sezione di filo di collegamento consentita: da 0,2 a 2,5 mm², rigido o flessibile con terminale
- Corrente nominale: 500 V / 24 A
- Metodo di montaggio: Rail DIN 35 mm
- Posizione di connessione dei fili: dall'alto
- Tipo di isolante: materiale termoplastico
Compatibilità e accessori
- Accessori disponibili: connettori di rail ZUG, tappi/coperchi, clip di estremità per il bloccaggio di una serie di connettori, connettori rapidi per il collegamento di fili in scatole di derivazione, marcatori numerici per connettori, blocchi di distribuzione, terminali di crimpatura, fascette di serraggio, fascette descrittive, manicotti termoretraibili con stagno.
Installazione
Si consiglia di montare il connettore su un rail DIN da 35 mm. È importante terminare correttamente la fila di connettori per evitare cortocircuiti. Si raccomanda di coprire solo l'ultimo connettore della fila e di non utilizzare un cappuccio per ogni connettore se montati affiancati, poiché si copriranno a vicenda.
Utilizzo
Il connettore è progettato per accettare conduttori massicci e multibrini. Si raccomanda l'uso di terminali per i conduttori multibrini per garantire una connessione sicura.
