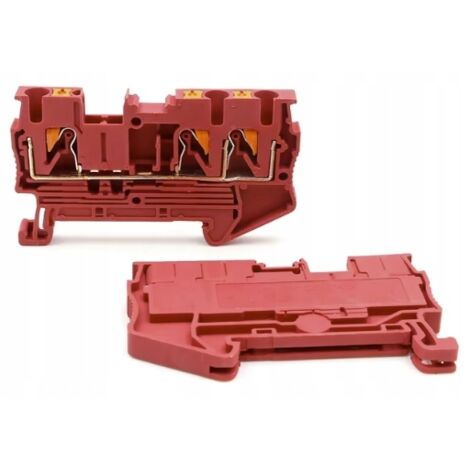

Bornier ZUG tripolaire PT 2.5 TWIN pour rail DIN, rouge

62549-PT2.5TWIN/rouge / bleu

? Les borniers, également appelés borniers à montage sur rail ou à pince, sont communément appelésLes borniers ZUGsont utilisés pour connecter les fils dans les tableaux de distribution. Ils sont généralement montés sur un rail DIN / Euro / TS-35, individuellement ou en rangées.

?1 pièce - Connecteur de rail à 1 étage.

• 3 bornes à ressort
• Nombre de potentiels :1
• Plaque de fermeture recommandée (couvercle borgne) :Oui
• Section admissible du fil de raccordement :de 0,2 à 2,5 mm², rigide ou multibrins Ferrule
• Courant nominal :800 V / 32 A
• Méthode de montage :Rail DIN 35 mm
• Position de connexion des fils :par le haut
• Type d'isolant Matériau :thermoplastique

? Le connecteur se caractérise par une connexion filaire très solide et stable grâce à une pince à ressort.

•     Le connecteur accepte les conducteurs massifs et multibrins.
•     ? Des embouts à sertir sont recommandés pour les conducteurs multibrins.

    ? Les accessoires disponibles pour ce type de connecteur sont listés ci-dessous.

    ? Le capuchon du connecteur ci-dessus est :

D-PT 2.5

Une terminaison correcte de la rangée de connecteurs évite les courts-circuits incontrôlés.

    Nous recommandons de ne capuchonner que le dernier connecteur de la rangée.

•     ?N'utilisez pas de capuchon pour chaque connecteur s'ils sont montés côte à côte.
•     ?Les connecteurs montés côte à côte se capuchonnent mutuellement.
• ?Le fait de placer des capuchons sur chaque connecteur l'un à côté de l'autre élargira la rangée de connecteurs et empêchera l'utilisation de cavaliers si nécessaire.

    ? Pour le connecteur ci-dessus, marquages ​​numériques :

ZBFM-5ouZB-5

La plage de numérotation complète est disponible à l'adresse 1-100

• 1-10
• 11-20
• 21-30
• 31-40
• 41- 50
• 51-60
• 61-70
• 71-80
• 81-90
• 91-100

? Les repères sont compatibles avec les blocs de jonction WAGO, PHOENIX, ADELID, POKÓJ, SIMET... (nous vous recommandons de consulterlargeur de borne)

Les repères sont en plastique.

    Le ruban est rainuré, ce qui permet de retirer les repères individuellement.

Des repères plus petits peuvent également être utilisés pour des borniers plus grands.

• ? Position de connexion :Enfoncement par le haut ou le côté.
•     ? Matériau :PVC

? Pour le bornier mentionné ci-dessus, le symbole du cavalier est :

FBS-5

Voici les types de cavaliers pour les dimensions spécifiques des borniers de rail ZUG :

• Pour borniers de 1,5 mm- FBS-3.5
• Pour borniers de 2,5 mm- FBS-5
• Pour borniers de 4 mm- FBS-6
• Pour connecteurs de 6 mm- FBS-8
• Pour connecteurs de 10 mm- FBS-10
• Pour connecteurs de 16 mm Connecteurs- FBS-12
• Pour connecteurs 35 mm- FBS-16
