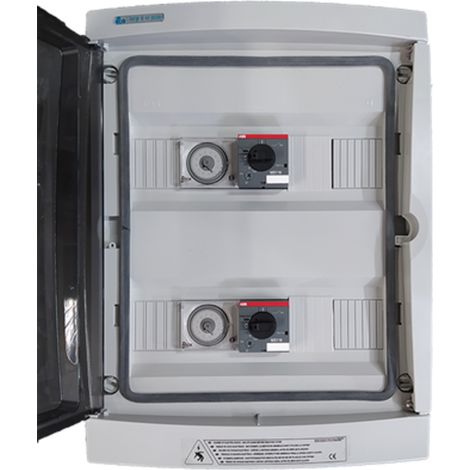

Coffret Panorama PA-PS avec contrôle surpresseur - 100VA - CCEI

Le Panorama ! Un appareil multifonctions pour automatiser la gestion de votre piscine.

Le coffret électrique multifonctions pour piscine PANORAMA PA-PS peut gérer et protéger la pompe de filtration de votre bassin (programmation, temps de filtration,...), alimenter un ou plusieurs projecteurs jusqu’à 600 watts en fonction du modèle mais aussi de raccorder et protéger un surpresseur et de gérer son temps de fonctionnement.

Le Panorama PA-31-PS permet d'alimenter jusqu'à 100W, le PA-33-PS juqu'à 300W et le PA-37-PS jusqu'à 600W.

Ce coffret électrique pour piscine est simple à utiliser et permet de centraliser en un seul point les commandes de votre bassin.

Prenez le contrôle votre filtration !

Vous pourrez régler le bouton de filtration sur trois modes différents, le premier est 24h/24, il permettra au coffret de ne plus prendre en compte l'horloge de programmation et ordonnera à la pompe de filtration de filtrer en continu, le second mode est asservi à l'horloge, dans ce cas c'est l'horloge qui va contrôler la pompe de filtration, et pour finir le troisième mode permet de désactiver complètement la filtration.

Le coffret électrique de piscine PA-PS est équipé d'une horloge de programmation journalière à cadran analogique qui va vous permettre de régler le temps de filtrations de votre piscine. La valeur de chaque segments est de 15 minutes, vous pourrez donc créer autant de plages de filtration que vous souhaitez d'une durée minimum de 15 minutes chacune.

La fenêtre transparente du coffret permet une visualisation facile des paramètres tout en les usant au minimum. L'horloge est équipée d'un couvercle plombable, ce qui est idéal lorsque vous louez votre maison car personne ne pourra vous la dérégler !

Alimenter et contrôler vos projecteurs.

Le coffret PANORAMA PA-PS vous permettra d’alimenter et de contrôler vos projecteurs LED jusqu’à 600W de puissance en fonction du modèle via un interrupteur rond avec voyant de fonctionnement.Il y a en effet, dans le coffret panorama, un transformateur torique avec une sorties 12V de 100, 300 ou 600 watts. Pour calculer la puissance dont vous avez besoin, il suffit d'additionner les watts de tous les projecteurs de votre installation. Cette somme ne doit pas dépasser le nombre de watts sélectionnés.

Gérer le surpresseur d'un balai automatique.

Le PANORAMA PA-PS vous permettra de raccorder, protéger et contrôler le surpresseur d'un balai automatique et de programmer à l’aide d’une horloge journalière son temps de fonctionnement. Vous pourrez régler le bouton de filtration sur trois modes différents, le premier est 24h/24, il permettra au coffret de ne plus prendre en compte l'horloge du surpresseur et ordonnera au surpresseur de tourner en continu (Idéal pour un nettoyage de printemps !) , le second mode est asservi à l'horloge, dans ce cas c'est l'horloge qui va contrôler le surpresseur pour optimiser la durée de nettoyage de votre bassin, et pour finir le troisième mode permet de désactiver complètement le surpresseur de votre robot nettoyeur.

Monophasé ou triphasée, rien ne l'arrête !

L'alimentation de base de la filtration est monophasée, si vous voulez une alimentation triphasée il suffira de simplement d'enlever deux fils, comme indiqué dans le schéma ci contre.

Fonctionnalités des différentes versions du Panorama PA-PS :

PANORAMA PA-31-PS - Gestion de la Filtration avec horloge de programmation journalière + alimentation d'un projecteur jusqu'à 100W + raccordement et programmation d'un balai avec horloge

PANORAMA PA-33-PS - Gestion de la Filtration avec horloge de programmation journalière + alimentation d'un projecteur jusqu'à 300W + raccordement et programmation d'un balai avec horloge

PANORAMA PA-37-PS - Gestion de la Filtration avec horloge de programmation journalière + alimentation de projecteurs jusqu'à 600W + raccordement et programmation d'un balai avec horloge

Intensité absorbée et calibrage des disjoncteurs de votre Panorama PA-PS :

Quels disjoncteurs choisir en fonction de la puissance de la pompe de filtration ?

Comment raccorder vos appareils à votre coffret électrique de piscine PANORAMA ?

Ci-dessous une vidéo qui vous détaille comment brancher votre pompe de filtration à votre coffret électrique de piscine PANORAMA mais aussi comment alimenter vos projecteurs grâce au transformateur.
