Circolatore riscaldamento ALPHA1 230 V. PN 10. 180mm Typ 32-40. Rp 1 1 / 4Z

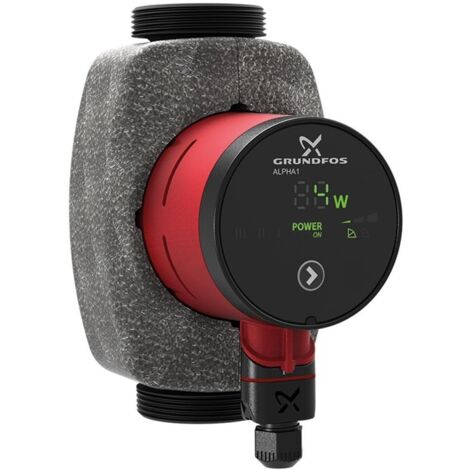

Grundfos ALPHA1 32-40 180 mm Pompa di circolazione 18 W, G 2, 99236216

• Denominazione del prodotto: ALPHA1 32-40 180
• Portata nominale: 1.5 m³/h
• Prevalenza nominale: 2.15 m
• Prevalenza massima: 40 dm
• Classe di temperatura: 110
• Omologazioni: CE,VDE
• Codice Modello: B
• Corpo pompa: ghisa grigia
• Mantello pompa: EN 1561 EN-GJL-150
• Corpo pompa: ASTM A48M-150B
• Materiale della girante: materiale composito
• Girante: PES 30% GF + PESU-GF20%
• Temperatura ambiente: 0 .. 40 °C
• Pressione massima di esercizio: 10 bar
• Tipo di connessione: G
• Dimensione attacco: 2 inch
• Grado di pressione nominale: PN 10
• Lunghezza di installazione: 180 mm

• Intervallo di temperatura del fluido: 2 .. 110 °C
• Temperatura del fluido durante il funzionamento: 60 °C
• Densità: 983.2 kg/m³
• Assorbimento di potenza minimo P1: 3 W
• Potenza assorbita P1: 18 W
• Frequenza di rete: 50 / 60 Hz
• Tensione nominale: 1 x 230 V
• Assorbimento di corrente massimo: 0.04 .. 0.18 A
• Grado di protezione (secondo IEC 34-5): X4D
• Classe di isolamento (IEC 85): F
• Protezione motore: senza protezione motore
• Protezione termica: ELEC
• Abbassamento notturno automatico: N
• Indice di efficienza energetica (EEI): 0.20
• Posizione della scatola morsettiera: Ore 6
• Peso netto: 2.2 kg
• Peso lordo: 2.36 kg
• Vol. di spedizione: 0.004 m³

Curve caratteristiche. Potenza

Disegno quotato

Schema elettrico

• Produttore: Grundfos
• Numero articolo: 99236216
• Modello: ALPHA1 32-40 180
• Portata nominale: 1.5 m³/h
• Prevalenza nominale: 2.15 m
• Assorbimento di potenza minimo P1: 3 W
• Potenza assorbita P1: 18 W
• Dimensione attacco: 2 inch
• Lunghezza di installazione: 180 mm
• Intervallo di temperatura del fluido: 2 .. 110 °C
• Tensione nominale: 1 x 230 V
• Indice di efficienza energetica (EEI): 0.20

Pompe di circolazione ad umido ALPHA1

Adatto per:

• Riscaldamento per immobili commerciali
• Riscaldamento in abitazioni private
• Impianti di riscaldamento in aziende industriali

ALPHA1 è un circolatore per impianti di riscaldamento. La pompa è dotata di regolazione integrata della pressione differenziale e di una modalità a curva caratteristica costante. È la scelta ideale per le funzioni di base.

ALPHA1 Alta efficienza per applicazioni standard

L'ALPHA1 è una pompa di circolazione efficiente dal punto di vista dei costi ma potente. Questa pompa affidabile non solo soddisfa i severi requisiti della direttiva EuP, ma è anche la scelta ottimale per la sostituzione o per le applicazioni in cui la nota e collaudata pompa Grundfos UPS ha soddisfatto in modo affidabile tutti i requisiti fondamentali di una pompa di circolazione.

La pompa ALPHA1:

• basato sul collaudato concetto di ALPHA2, venduto più di tre milioni di volte
• riduce il consumo di energia fino all'80% rispetto alle pompe convenzionali
• ha un consumo di soli 81 kWh all'anno (basato su 150 m2 di superficie abitabile in una tipica casa unifamiliare tedesca con 6840 ore di funzionamento all'anno)
• può essere adattato a qualsiasi sistema di riscaldamento, sia esso un sistema a tubo singolo o a due tubi, con radiatori o come riscaldamento a pavimento.

Costruzione

Le GRUNDFOS ALPHA1 sono pompe a rotore bagnato, il che significa che pompa e motore formano un'unità senza tenuta dell'albero e con solo due guarnizioni statiche per la tenuta del corpo. I cuscinetti sono lubrificati dal fluido pompato.

 ,

La pompa presenta le seguenti caratteristiche
costruttive:

• Regolazione integrata della pressione proporzionale
• Regolazione integrata della pressione costante
• Tre curve di velocità fisse
• Inverter integrato di frequenza
• Motore con rotore a magneti permanenti e statore compatto
• Albero e cuscinetto radiale in ceramica
• Cuscinetto reggispinta in grafite sintetica
• tubo di separazione, piastra di supporto e involucro del rotore in acciaio inossidabile
• Girante in materiale composito
• Corpo pompa in ghisa grigia o acciaio inossidabile
• costruzione compatta con integrato nella testa della pompa
• Custodia del regolatore e pannello di controllo

ALPHA1 -La nostra pompa universale per la modernizzazione e la sostituzione

ALPHA1 è un circolatore a rotore bagnato robusto e ad alta efficienza di Grundfos dotato di funzioni di base. ALPHA1 è la scelta ideale per la sostituzione di vecchi circolatori inefficienti nelle applicazioni di riscaldamento.

La conveniente e durevole ALPHA1 offre la massima affidabilità. Dispone di una regolazione della pressione differenziale integrata ed è realizzata con componenti di alta qualità. Tra questi figurano i robusti cuscinetti in ceramica, l'albero in ceramica a lunga durata e numerosi componenti in acciaio inossidabile resistente alla corrosione.

La serie ALPHA di Grundfos

Pompe di circolazione a regolazione elettronica per case unifamiliari e bifamiliari

Possibilità di impostazione flessibili

Nove diverse opzioni di impostazione (tre per ciascuna delle modalità di regolazione "curva costante", "pressione costante" e "pressione proporzionale") garantiscono la massima flessibilità nell'applicazione di riscaldamento.Semplice messa in funzione anche in condizioni difficili: se il rotore è bloccato, la pompa esegue automaticamente un tentativo di riavvio per rompere rapidamente i depositi di sporco e calcare senza ulteriori ausili.L'interfaccia utente chiara e il funzionamento One-Touch facilitano la configurazione della pompa. Il display mostra il consumo energetico e i codici di errore per facilitare la risoluzione dei problemi.La scelta migliore per la sostituzione di pompe di circolazione vecchie e inefficienti.

Pompa a rotore bagnato ad alta efficienza, a controllo elettronico, indice di efficienza energetica

(EEI) ≤ 0.23 ErP ready

Versioni/Funzioni/Caratteristiche:

• Tecnologia del motore a magneti permanenti EC ad alta efficienza
• Indice di efficienza energetica (EEI) ≤ 0.20
• Tipi di regolazione: Pressione costante / Velocità fissa / Pressione proporzionale
• Protezione motore integrata
• gusci isolanti secondo EnEV inclusi nella fornitura (eccetto per ALPHA1 20-45 N)
• Display integrato con visualizzazione del consumo energetico attuale in W
• Semplice installazione elettrica tramite il collaudato connettore ALPHA
• Accordo di assunzione di responsabilità: 5 anni di garanzia in Germania
