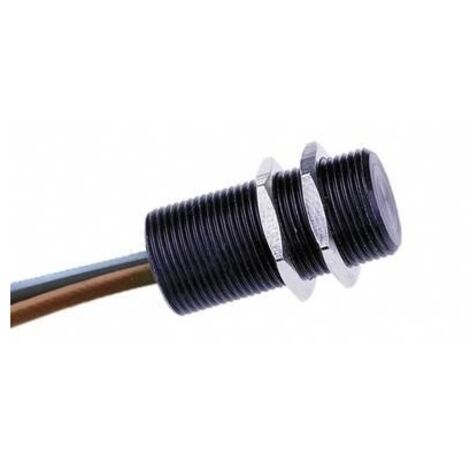

Cherry Switches Sensori di Hall MP100701 MP100701

Tensione d'esercizio: 3,8 - 24 V/DC
Segnale di uscita: uscita collettore aperto
Tensione di uscita: 400 mV

Sensore di prossimità magnetico

Segnale di uscita stabile tramite l'intero intervallo di temperatura d'esercizio. Può essere utilizzato in caso di tensione di alimentazione non regolata. Alloggiamento in alluminio anodizzato. Magnetisschen aktiviereung tramite il polo sud. Uscita Open Collector compatibile con circuiti logici bipolari e CMOS in connessione con una resistenza pull-up: uscita si attiva Low (off) se il campo magnetico del sensore supera la soglia e uscita si attiva High (on) se il campo magnetico sul sensore soglia scende al di sotto di. Applicazioni: finecorsa, sistemi di sicurezza per l'uso in casa e in casa, Turpositionen. Testo tradotto automaticamente.

Requisiti di sistema

null

Note

Il sensore richiede, tra l'uscita (nera) e l'alimentazione Vcc (marrone), una resistenza di pull-up, il cui valore dipende dalla tensione di alimentazione. Illustration similar.
