Descrizione generale

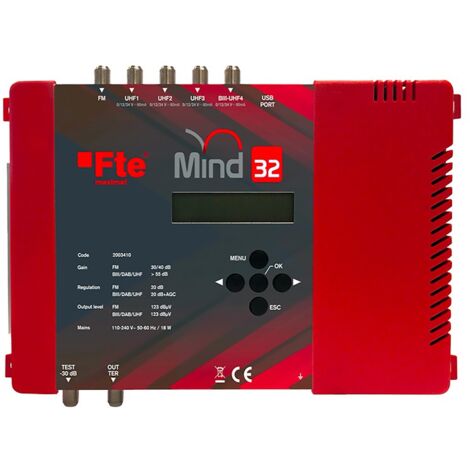

La Centrale TV FTE MIND32 è un dispositivo avanzato a filtri programmabili, progettato per ottimizzare la ricezione e la distribuzione dei segnali televisivi. Con 5 ingressi (1 FM, 1 DAB-BIII/UHF e 3 UHF), offre un guadagno superiore a 55dB e un livello di uscita autoregolabile fino a 123dBµV. Questa centrale è ideale per impianti di medie e grandi dimensioni, garantendo un'elevata qualità dei programmi digitali e una perfetta equalizzazione dei segnali in uscita.Specifiche tecniche
- Ingressi: 5 (FM, DAB-BIII/UHF, 3x UHF)
- Frequenze: FM 88÷108 MHz, DAB-BIII/UHF 174÷230/470÷862 MHz, UHF 470÷862 MHz
- Uscite: 1 OUT + 1 TEST (-30dB)
- Livello di ingresso: FM 40 ÷ 90 dBµV, DAB-BIII/UHF 50 ÷ 100 dBµV
- Guadagno: FM 40/30 dB, DAB-BIII/UHF >55 dB
- Livello max. uscita: 123 dBµV (regolazione automatica in funzione dei mux filtrati)
- Numero filtri programmabili: 32
- Numero canali per filtro: 1
- Regolazione generale: 20 dB
- Selettività: >35 dB/1 MHz
- Temperatura di funzionamento: -5 ÷ +50 °C
- Dimensioni: 265 x 190 x 52 mm
- Peso: 1 Kg
- Consumo: 18 W
- Tensione di alimentazione: 12 / 24 VDC
- Corrente di tele alimentazione: 80 mA su ogni ingresso
Compatibilità e accessori
- Porta USB 2.0 per upload/download configurazioni
Installazione
- Programmazione tramite tastiera e display LCD
- Autoscan per mux con potenza superiore a 50dB
Utilizzo
La centrale MIND32 è progettata per distribuire segnali terrestri in impianti di medie e grandi dimensioni, garantendo un'elevata selettività tra i canali adiacenti. È particolarmente adatta per impianti monofibra o FTTH multiservizio, dove è necessaria una distribuzione in fibra ottica.Altre informazioni
- Codice di blocco per programmazione
- Protezione LTE / 4G con alta selettività dei filtri
- Conforme alle norme EN60728-11, EN62368-1, EN50083-2, EN61000-3-2, EN61000-3-3
