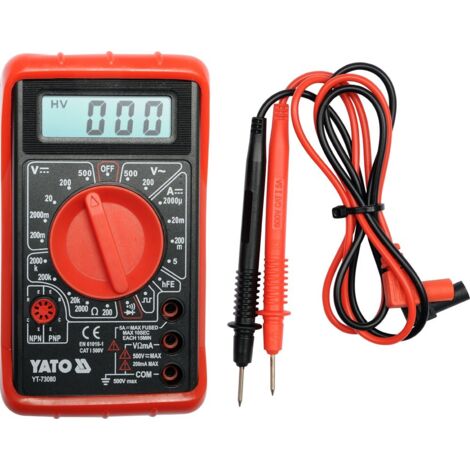

Contatore digitale universale con segnalatore acustico - YT-73080

Dati tecnici:

Numero indice YT-73080
EAN 5906083730801
Marca Yato
Peso lordo (kg) 0,2800
Cartone principale MC 50
Pal 900
Misurazione hFe del transistor SÌ
Misurazione tensione CA 0-500 V
Misurazione tensione CC 0-500 V
Misurazione resistenza 0-2 MΩ
Corrente CC 0-5 A
Test di continuità del circuito SÌ
Diodi di prova SÌ

Il misuratore universale YT-73080 con selezione manuale della gamma per ogni misurazione consente di eseguire misurazioni elettriche di base e avanzate. Questo è il modello base della nostra offerta. Un'ulteriore protezione contro i danni meccanici è fornita dalla cosiddetta fondina, un involucro di gomma teso sopra l'alloggiamento del dispositivo.

Misurazioni di base

Misurazione della tensione alternata: CA 0-500 V
Misurazione della tensione continua: CC 0-500 V
Misurazione della corrente continua: CC 0-5 A
Misurazione della resistenza: 0-2 MΩ
Test del diodo: IF 1 mA, UR 3 V
Test di continuità: 0-30 Ω
Misurazioni aggiuntive

Test del transistor hFe: 0-1000, presa di misura integrata
Generatore di onda quadra: 5 Vpp, 50 Hz
Precisione della misurazione

Esempio di determinazione della precisione per la misurazione della tensione CA. Calcoli per il risultato della misurazione: 235V

La precisione di misurazione del misuratore YT-73080 per questo intervallo è: ±(2% + 10), risoluzione 1V
Formula di calcolo dell'errore di misurazione: (risultato della misurazione x 2%) + 10 x risoluzione
Calcoli: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7V
Risultato tenendo conto dell'errore di misurazione per l'indicazione 235V = 235 ± 14,7V*

Risultato tenendo conto dell'errore di misurazione per l'indicazione della tensione CC: 12V = 12 ± 0,146V
La tabella con risoluzione e precisione per una data misurazione è disponibile nel manuale utente.

*Il misuratore YT-73080 non dispone di una vera funzione di misurazione rms, pertanto il risultato sopra riportato è il Valore effettivo reale della tensione CA solo per la forma d'onda sinusoidale corretta.

Nota

Quando si misurano valori sconosciuti utilizzando un multimetro con cambio di portata manuale tramite la manopola, eseguire le misurazioni in sequenza dalla portata più ampia a quella che fornisce il risultato più preciso, altrimenti si rischia di danneggiare il dispositivo.

Foto illustrativa.
