Descrizione generale

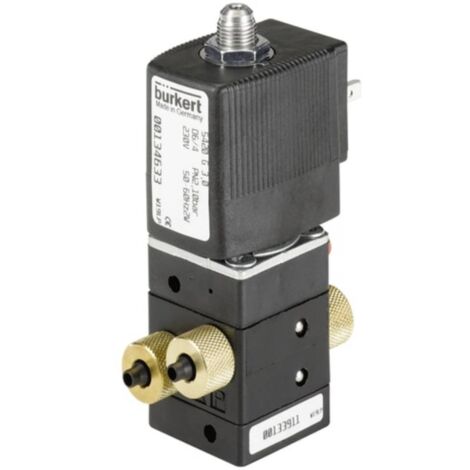

La valvola servo-assistita Bürkert 134638 5420 è una valvola pneumatica a 4/2 vie, progettata per un funzionamento efficiente e affidabile. Questa valvola è dotata di una bobina inserita e offre un collegamento flessibile, filettato e flangiato, rendendola ideale per diverse applicazioni industriali. È progettata per funzionare con una differenza di pressione minima di 2,5 bar e può essere montata su piastre di collegamento a due canali con alimentazione di pressione comune.Specifiche tecniche
- Dimensioni: larghezza 122 mm, altezza 65 mm
- Peso: 0.288 kg
- Materiale cassa: Poliammide
- Materiale sigillatura: NBR
- Temperatura ambiente: da -10 °C a +55 °C
- Temperatura media: da -10 °C a +60 °C
- Pressione massima: 10 bar
- Tensione di funzionamento: 24 V/DC
- Tempo di apertura: 30 ms (pressurizzazione 0 - 90%)
- Tempo di chiusura: 20 ms (pressurizzazione 0 - 90%)
- Potenza elettrica assorbita: 2 Watt
- Valore QNn aria: 200 l/min
- Intervallo di pressione: 2,5 - 10 bar
- Valore KV: 0
Compatibilità e accessori
- Collegamento per cavi (1 e 3) per piastre di collegamento
- Collegamento per cavi (2 e 4) raccordo per tubo flessibile 6/4
- Larghezza nominale: 3,0 mm
Installazione
La valvola può essere montata su piastre di collegamento a due canali, facilitando l'integrazione in sistemi esistenti.Utilizzo
Questa valvola è ideale per applicazioni pneumatiche che richiedono un controllo preciso del flusso d'aria e una rapida risposta operativa.Altre informazioni
Il valore Kv indica il flusso di acqua in litri per minuto attraverso una valvola con una pressione di circa 1 bar e una temperatura dell'acqua in un intervallo di 5 - 30 °C. Il valore QNn è la misura di gas in litri al minuto.
