Descrizione generale

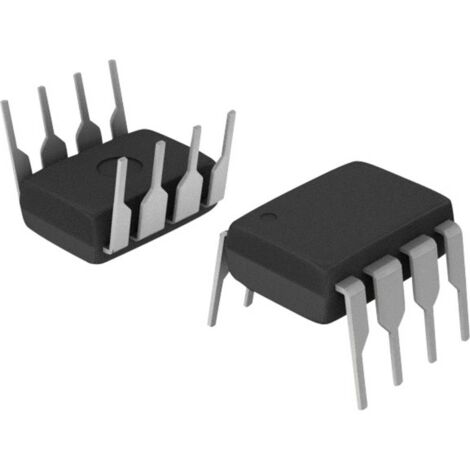

Il Broadcom Driver fotoaccoppiatore HCPL-2201-000E è un optoisolatore di tipo Push-Pull/Totem-Pole progettato per garantire una separazione elettrica e schermatura del segnale in vari dispositivi elettronici. È ideale per applicazioni che richiedono isolamento elettrico, come alimentazione, comando motore, comunicazione e elaborazione dati, contribuendo a eliminare disturbi elettromagnetici e garantire una separazione sicura del segnale.Specifiche tecniche
- Tipo di ingresso: DC
- Tipo di uscita: Push-Pull/Totem-Pole
- Numero canali: 1
- Corrente di trigger LED (max): 2.2 mA
- Corrente diretta I(F): 10 mA
- Corrente uscita / canali: 25 mA
- Potenza (max) P(TOT): 210 mW
- Tensione di alimentazione min.: 4.5 V
- Tensione di alimentazione max.: 20 V
- Tensione di uscita (max): 20 V
- Tensione diretta U(F) max.: 1.85 V
- Tensione diretta tip.: 1.5 V
- Tensione inversa U(R): 5 V
- Tensione di isolamento: 3750 V RMS
- Tempo di salita: 7 ns
- Tempo di caduta: 30 ns
- t(pHL): 300 ns
- t(pLH): 300 ns
- Temperatura d'esercizio (min.): -40 °C
- Temperatura d'esercizio (max.): +85 °C
- Metodo di montaggio: Foro passante
- Dispersione: 7.4 mm
