Informazioni sul prodotto
Descrizione

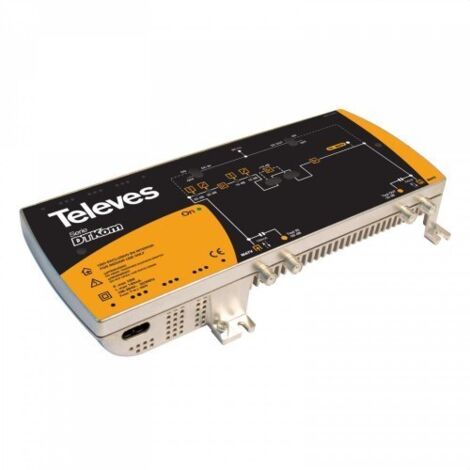

Centrali elettriche di linea in applicazioni MATV.
L'amplificazione separata facilita le alte tensioni di uscita e riduce al minimo l'intermodulazione tra le bande.
Progettato con tecnologia PUSH-PULL che garantisce livelli di 123 dBμ V in VHF e/o UHF.
CONFIGURAZIONE E SCHEMA DI REGOLAZIONE
1.- Ingresso alimentazione di rete (230V).
2.- Collegamento a terra.
3.- LED di potenza.
4.- Ingresso MATV.
Test di ingresso MATV.
Test di uscita MATV.
Test di uscita MATV.
8.- Interruttore di teleriscaldamento in ingresso.
Attenuatore MATV.
Equalizzatore MATV.
11.- Interruttore teleruttore di uscita.
LED di stato (presenza di segnale).
Interruttore 10dB.
Interruttore 10dB.
15.- Attenuatore MATV.
16.- Equalizzatore MATV
| Riferimento | 5338 | |
| Biglietti | 1 (VHF/UHF) | |
| Banda amplificata | MHz | 47 - 862 |
| Utile | dB | 41 - 53 |
| Vout max x (DIN45004B) | dBµ V | 123 |
| Margine di attenuazione | dB | 0 - 18 |
| Margine di perequazione | ||
| Margine di preemergenza | 0 - 10 | |
| Commutazione del guadagno supplementare | ||
| Consumo del dispositivo | mA | 700 @ 9 Vdc |
| Livello massimo di corrente disponibile di I/O | 700 | |
| Numero massimo di stazioni da alimentare a distanza | 1 | |
| Cibo | Vac | 196-264 |
Caratteristiche
- MarcheTELEVES
- Garanzia3 anno(i)
- Gain53 dB
- Altezza100 mm
- Larghezza100 mm
- Lunghezza100 mm
- MaterialePlastica
- Peso100 g
- Tensione elettrica230 V
- Tipo di porta di connessioneUSB
- Tipo di ricevitore TVAmplificatore
- Referenza ManoManoME40449289
- MMID355924135636
- Rif. costruttore5338
- EAN8424450128886
